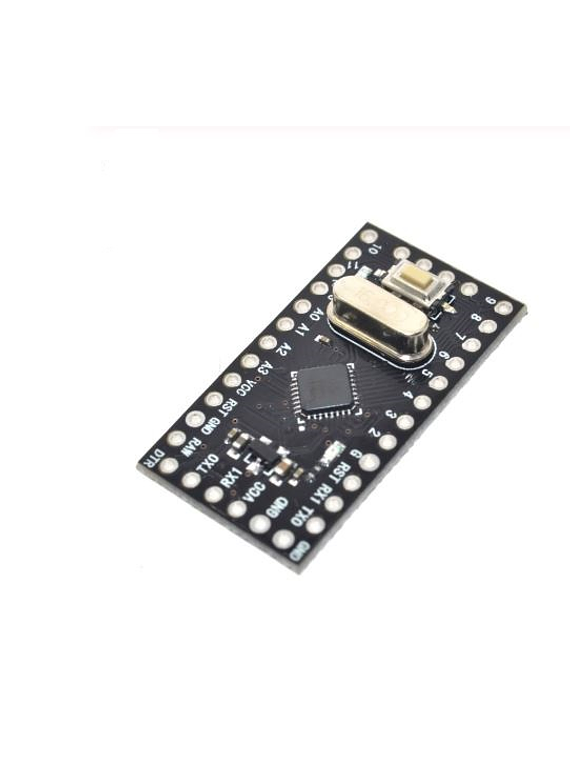

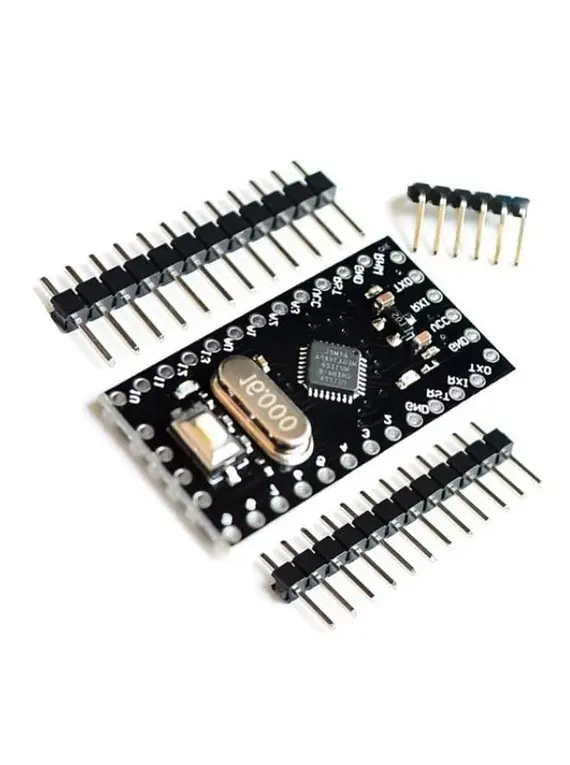

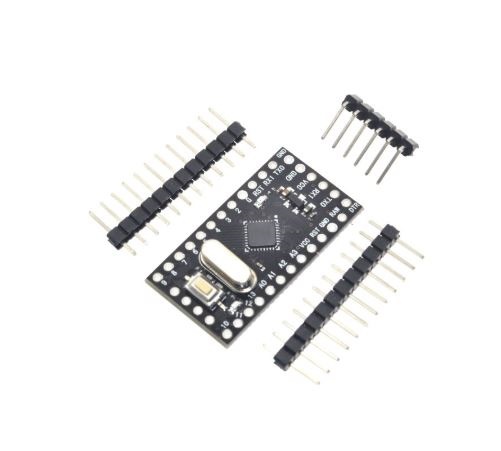

Es una placa electrónica. Cuenta con 14 pines de entrada / salida digital (de los cuales 6 pueden utilizarse para salidas PWM),

Ocho entradas analógicas, un resonador de 16MHz, un botón de reinicio.

Parámetros técnicos:

14 puertos de entrada / salida digital RX, TX D13,

8 puertos analógicos de entrada A0 - A7

Puertos serie del transceptor nivel TTL RX / TX

6 puertos PWM, D3 ,D5, D6, D9, D10, D11 .

Chip Atmel ATmega168P-AU

Soporta Fuente externa 3.3V ~ 12V DC.

Frecuencia del reloj 16 MHz

Dimensiones: 33.3 x 18.0 (mm)

PROGRAMADOR NO INCLUIDO

ESQUEMÁTICO

LOS ARCHIVOS DE EAGLE

PRIMEROS PASOS TUTORIAL

HOJA DE DATOS GRÁFICA

GITHUB

DATASHEET

TUTORIAL DE USO
