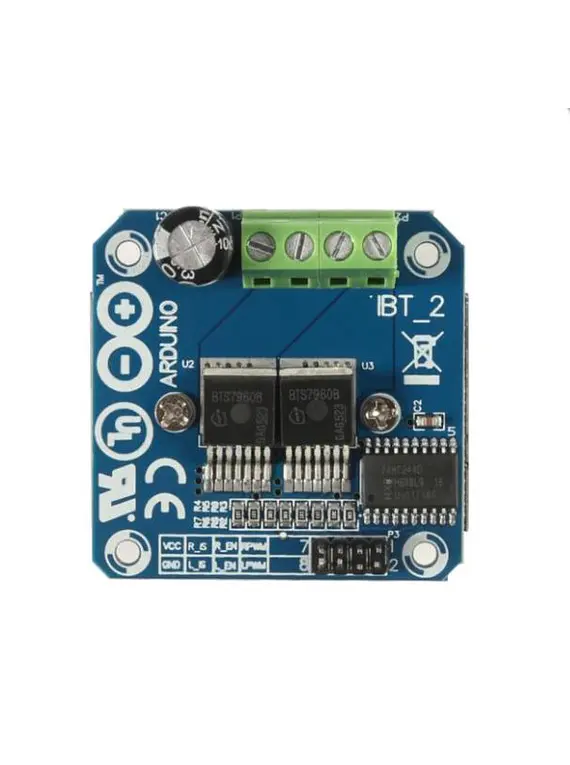

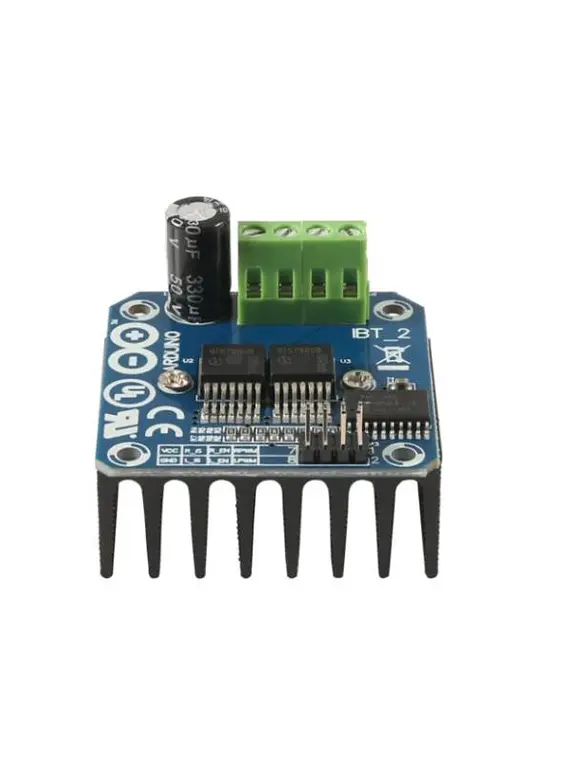

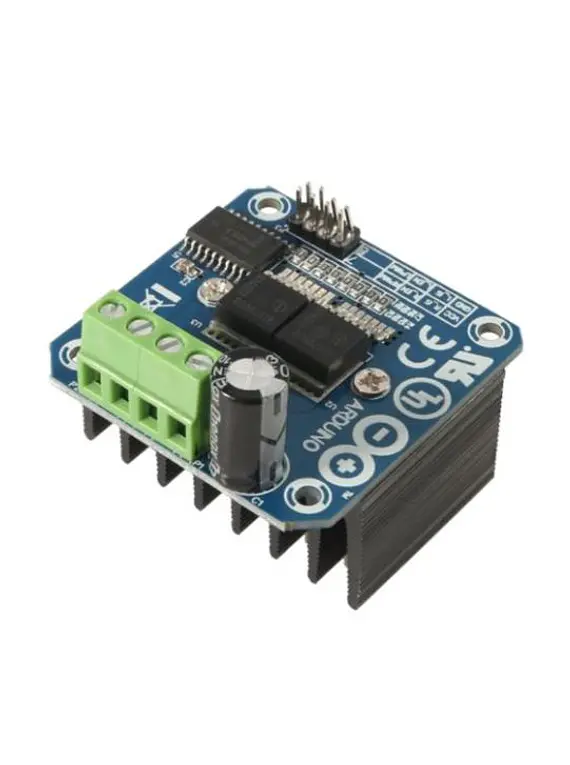

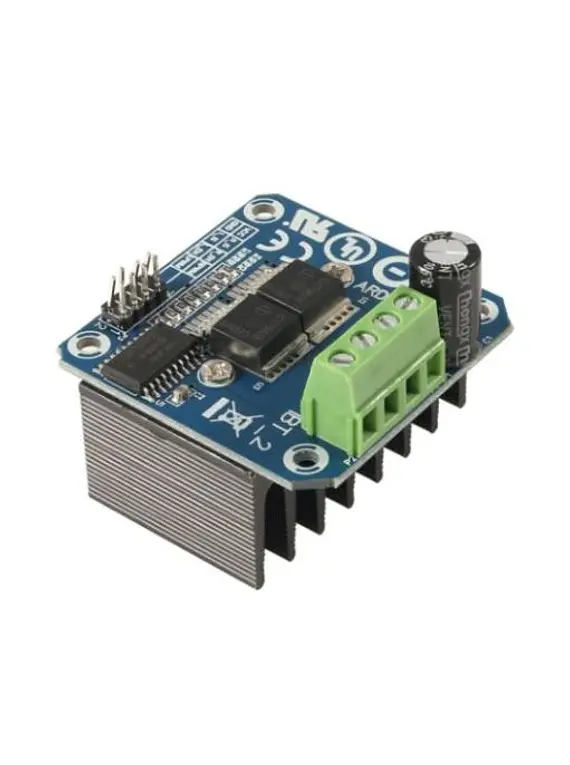

La unidad utiliza el Módulo Conductor del H-puente completo de chips de controlador BTS7960 compuesto por sobrecalentamiento de protección contra sobre corriente. ¡Doble BTS7960 circuito controlador de puente H, con un fuerte impulso y efecto de frenado, aislar efectivamente el microcontrolador y controlador del motor!.

Características de la tarjeta:

Doble BTS7960 alta corriente (43A) H-puente los conductores;

MCU 5 V aislado, proteger eficazmente el microcontrolador;

motor se puede lograr es revertir, dos entradas PWM más alta frecuencia de 25 KHz;

Salida de señal de error dos corrientes que pasa sobrecalentamiento;

Aislado chips 5 V potencia (puede ser compartida con el microcontrolador 5 V);

Tensión de alimentación 5.5 V a 27 V

Definición de pines:

RPWM: A la derecha PWM

LPWM: A la izquierda PWM

R_EN: habilitado a la derecha (alto activo)

L_EN: habilitado a la izquierda (alto activo)

R_IS: advertencia de corriente de giro a la derecha (puede salir flotante)

L_IS: advertencia de corriente de giro a la izquierda (puede salir flotante)

VCC: (5 V)

GND

Conexiones:

Método 1:

VCC: 5 V de microcontrolador (MCU)

GND: GND de microcontrolador (MCU)

L_PWM: PWM o 5 V de microcontrolador (MCU) para giros CCW (CW)

R_PWM: PWM o 5 V de microcontrolador (MCU) para giros CW (CCW)

R_EN y L_EN: 5 V de microcontrolador (MCU)

Método 2:

VCC: 5 V de microcontrolador (MCU)

GND: GND de microcontrolador (MCU)

L_PWM: 5 V de microcontrolador (MCU) para giros CCW (CW)

R_PWM: 5 V desde microcontrolador (MCU) para giros CW (CCW)

R_EN y L_EN: PWM de microcontrolador (MCU)
