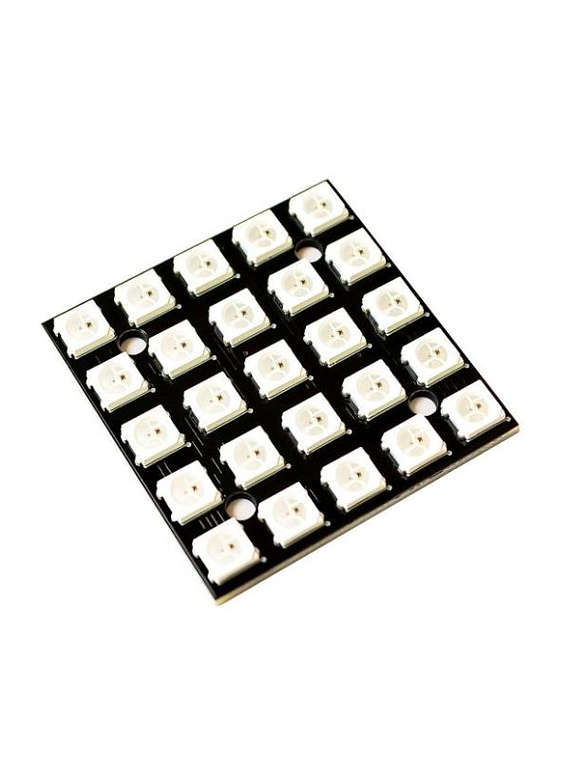

¿Qué es un WS2812B?

Los WS2811, WS2812 y WS2812B son LED que disponen de lógica integrada, por lo que es posible variar el color de cada LED de forma individual (a diferencia de las tiras RGB convencionales en las que todos los LED cambian de color de forma simultánea).

Están basados en el LED 5050, llamado así porque tiene un tamaño de 5.0 x 5.0 mm. Es un LED de bajo consumo y alto brillo, que incorpora en un único encapsulado los 3 colores RGB.

La genial novedad del WS2812B (y resto de familia) es añadir un integrado dentro de cada LED, que permite acceder a cada pixel de forma individual. Por este motivo este tipo de LED se denominan “individual addressable”.

Esto abre la puerta a un sinfín de aplicaciones y combinaciones, que van desde dotar de iluminaciones distintas zonas con una única tira, animaciones complejas, o incluso generar pantallas enteras de alta luminosidad.

¿Cómo funciona un WS2812b?

El funcionamiento de un WS2812b es realmente ingenioso. Cada LED dispone de un integrado que almacena 3 bytes (24 bits), que corresponden con los 3 colores del RGB. Cada pixel puede tener 256 niveles en 3 colores, lo que supone un total de 16.777.216 posibles colores.

Cuando un LED recibe un flujo de bytes, almacena los últimos bytes recibidos y trasmite los que contenía al siguiente LED. Finalmente, con una señal de “resetcode” cada LED muestra el último valor almacenado.

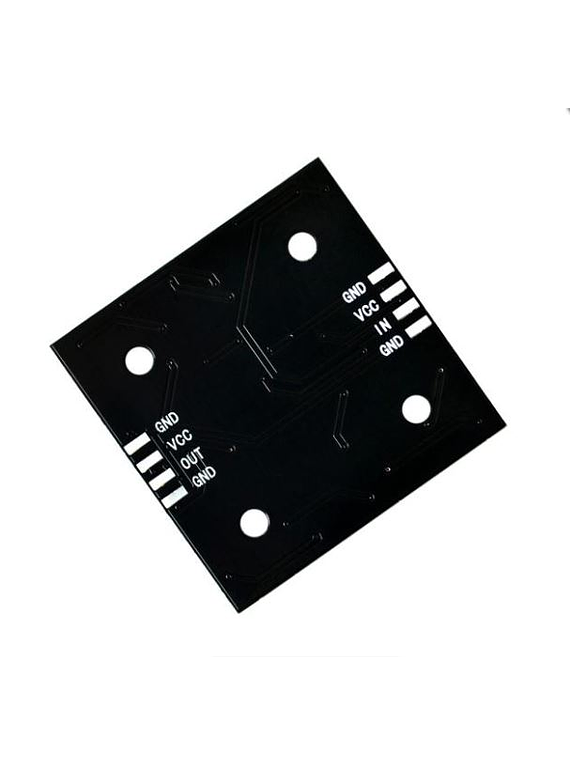

Esta genial idea permite hacer configuraciones de múltiples LED, en los que únicamente tenemos que comunicarnos con el primero de ellos y cada LED se actúa de transmisor de la secuencia a los LED posteriores. Además permite que podamos encadenar o dividir tiras de LED y cualquier fragmento seguirá funcionando porque todos los LED tienen exactamente el mismo comportamiento.

Cada vez que un punto trasmite al siguiente una señal, realiza una reconstrucción de forma que la distorsión y el ruido no se acumulan. Esto permite alimentar tiras de más de 5m sin necesidad de dispositivos adicionales.

La transmisión de 0 y 1 y resetcode se realiza mediante señales pulsadas temporizadas.

Un 0 se realiza por un pulso HIGH de 0,35 us, seguido de un periodo LOW de 0,9.

Un 1 se realiza por un pulso HIGH de 0,9us y LOW 0,35us.

El “resetcode” se manda como una señal LOW de 50us.

arduino-ws2812b-funcionamiento

La frecuencia de funcionamiento es superior a 400Hz/s. Esto permite que se puedan animar más de 1024 puntos a una tasa refresco de 30fps.

Para más información y detalles sobre su funcionamiento, os aconsejamos consultar el Datasheet del WS2182B.
