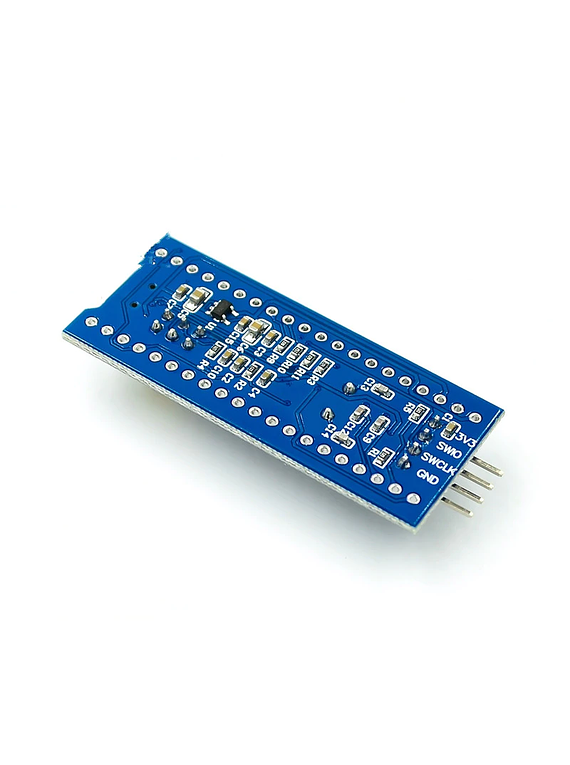

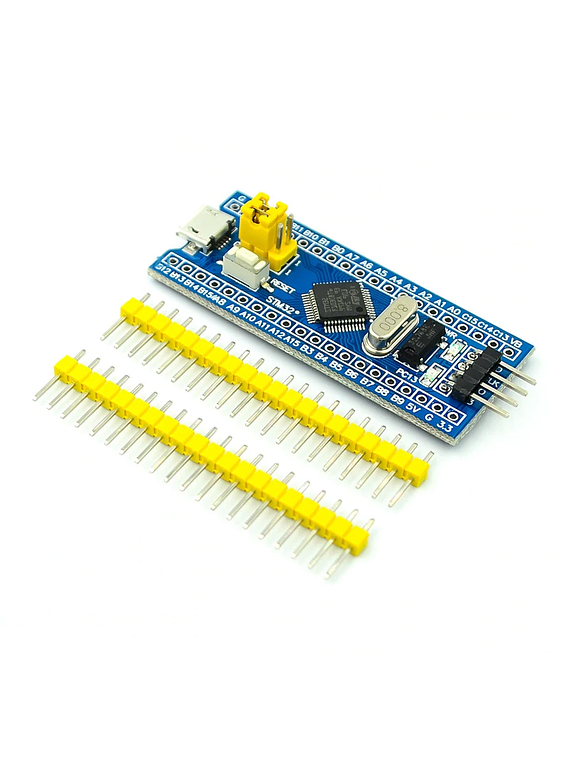

TARJETA DESARROLLO STM32F103C8T6
NO ES LA ORIGINAL.
La densidad media de la familia línea de actuación STM32F103xx incorpora el núcleo RISC de alto rendimiento ARM®Cortex®-M3 de 32 bits que funciona a una frecuencia de 72 MHz recuerdos, de alta velocidad integrados (memoria flash de hasta 128 Kbytes y SRAM de hasta 20 Kbytes) y una extensa gama de mejorado de e / S y los dispositivos periféricos conectados a dos buses APB. Todos los dispositivos ofrecen dos ADC de 12 bits, tres temporizadores de propósito general de 16 bits más un temporizador PWM, así como interfaces de comunicación estándar y avanzados: hasta dos I2Cs y SPI, tres USARTs, un USB y un CAN.
Los dispositivos funcionan a partir de 2.0 to 3.6 V fuente de alimentación. Están disponibles tanto en el rango de temperatura C -40 +85 ° y el rango de temperatura de 40 a +105 ° C extendida. Un amplio conjunto de modo de ahorro de energía permite el diseño de aplicaciones de baja potencia.
La familia línea de actuación de densidad media STM32F103xx incluye dispositivos en seis diferentes tipos de paquetes: de 36 pines a 100 pines. Dependiendo del dispositivo elegido, se incluyen diferentes tipos de periféricos, la descripción siguiente ofrece una visión general de la gama completa de periféricos que se proponen en esta familia.
Estas características hacen que la densidad media línea de actuación familia de microcontroladores STM32F103xx adecuado para una amplia gama de aplicaciones tales como las unidades de motor, control de aplicaciones, equipos médicos y de mano, PC y juegos periféricos, plataformas GPS, aplicaciones industriales, PLC, inversores, impresoras, escáneres , sistemas de alarma, portero video, y HVACs.
KEY FEATURES
ARM®32-bit Cortex®-M3 CPU Core
72 MHz maximum frequency,1.25 DMIPS/MHz (Dhrystone 2.1) performance at 0 wait state memory access
Single-cycle multiplication and hardware division
Memories
64 or 128 Kbytes of Flash memory
20 Kbytes of SRAM
Clock, reset and supply management
2.0 to 3.6 V application supply and I/Os
POR, PDR, and programmable voltage detector (PVD)
4-to-16 MHz crystal oscillator
Internal 8 MHz factory-trimmed RC
Internal 40 kHz RC
PLL for CPU clock
32 kHz oscillator for RTC with calibration
Low-power
Sleep, Stop and Standby modes
VBAT supply for RTC and backup registers
2 x 12-bit, 1 μs A/D converters (up to 16 channels)
Conversion range: 0 to 3.6 V
Dual-sample and hold capability
Temperature sensor
DMA
7-channel DMA controller
Peripherals supported: timers, ADC, SPIs, I2Cs and USARTs
Up to 80 fast I/O ports
26/37/51/80 I/Os, all mappable on 16 external interrupt vectors and almost all 5 V-tolerant
Debug mode
Serial wire debug (SWD) & JTAG interfaces
7 timers
Three 16-bit timers, each with up to 4 IC/OC/PWM or pulse counter and quadrature (incremental) encoder input
16-bit, motor control PWM timer with dead-time generation and emergency stop
2 watchdog timers (Independent and Window)
SysTick timer 24-bit downcounter
Up to 9 communication interfacesCRC calculation unit, 96-bit unique ID
Up to 2 x I2C interfaces (SMBus/PMBus)
Up to 3 USARTs (ISO 7816 interface, LIN, IrDA capability, modem control)
Up to 2 SPIs (18 Mbit/s)
CAN interface (2.0B Active)
USB 2.0 full-speed interface
Packages are ECOPACK®
