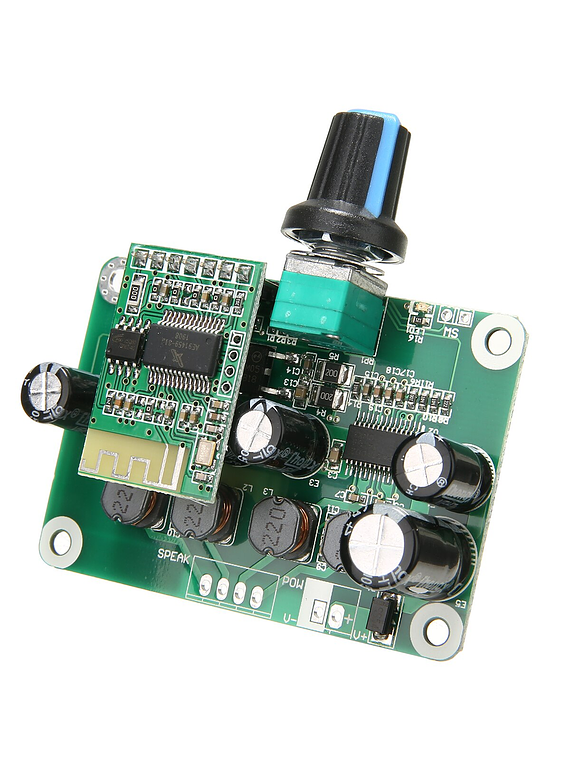

La placa adopta el circuito típico de TPA3110, que adopta una fuente de alimentación única con conexión anti-reversa. Es conveniente utilizar un adaptador común y una fuente de alimentación conmutada para la fuente de alimentación.

La placa utiliza el circuito clásico del TPA3110, mientras que utiliza una única fuente de alimentación con función anti-retroceso para la alimentación del módulo bluetooth (C7THN42124)

La mayoría de las piezas de los contenedores resistivos adoptan una tecnología de parche estandarizada, que es simple y estable. Diseñó una interfaz especial para el módulo receptor de audio Bluetooth, circuito regulador de voltaje de 5 V incorporado, altavoz Bluetooth fácil de hacer. La potencia de salida es 30Wx2 (16V), y la placa se puede conectar a 8 ohmios y 4 ohmios.

Parámetro:

Chip: TPA3110

Voltaje de trabajo: 8-26V DC

Corriente de trabajo:> 2A

Potencia de salida: 30Wx2 (@ 16V)

Partido de salida: 4-8ohm

Tipo de canal: doble canal

Temperatura de funcionamiento: -20 ℃ ~ 85 ℃

Humedad de funcionamiento: 5% ~ 95% RH

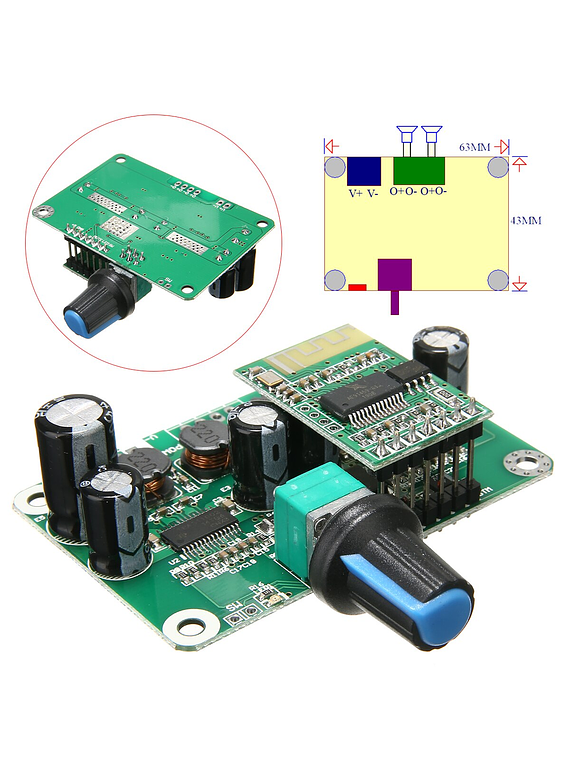

Tamaño del módulo: 63 * 62 * 20 mm

Tamaño de PCB: 63 * 43 * 20 mm
