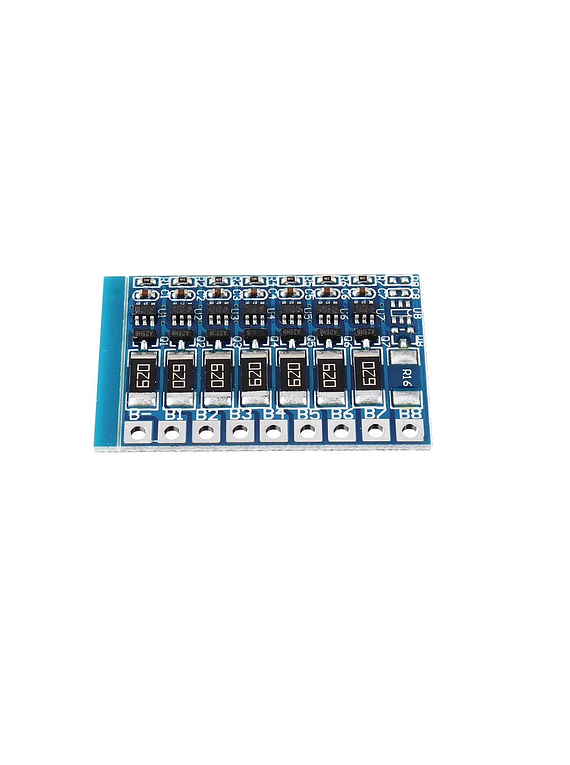

La placa de equilibrio es adecuada para el paquete de baterías de iones de litio sin funciones de equilibrio, de modo que para igualar la función de carga de la batería de litio, haga que el paquete de baterías se cargue cada serie al mismo tiempo.

Parámetro:

Voltaje de equilibrio para cada celda: 4,2 V

Corriente de equilibrio para cada celda: 66 mA

El balanceador es solo una función auxiliar, el balance significa que cuando la batería se carga, cada batería de la serie necesita el mismo voltaje. cuando el voltaje de UNA celda obtiene 4.2V, las otras celdas no, el voltaje de la primera celda se descargará para esperar que las otras celdas suban al mismo nivel.

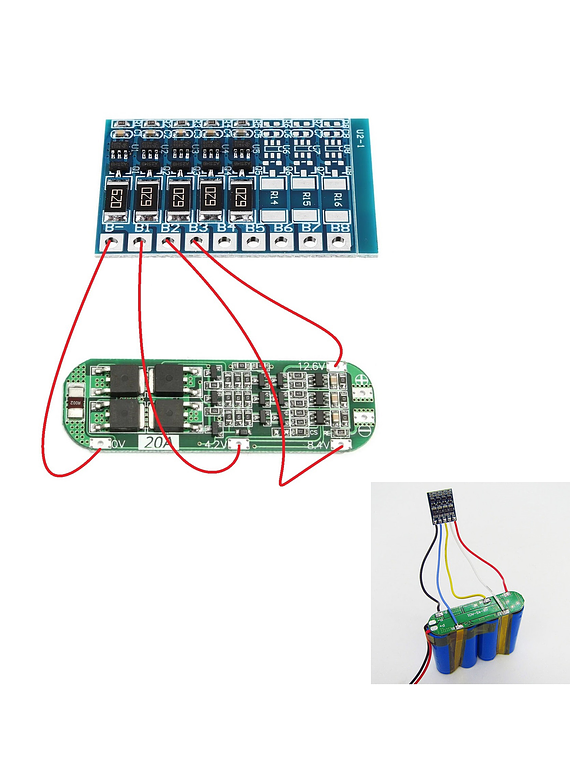

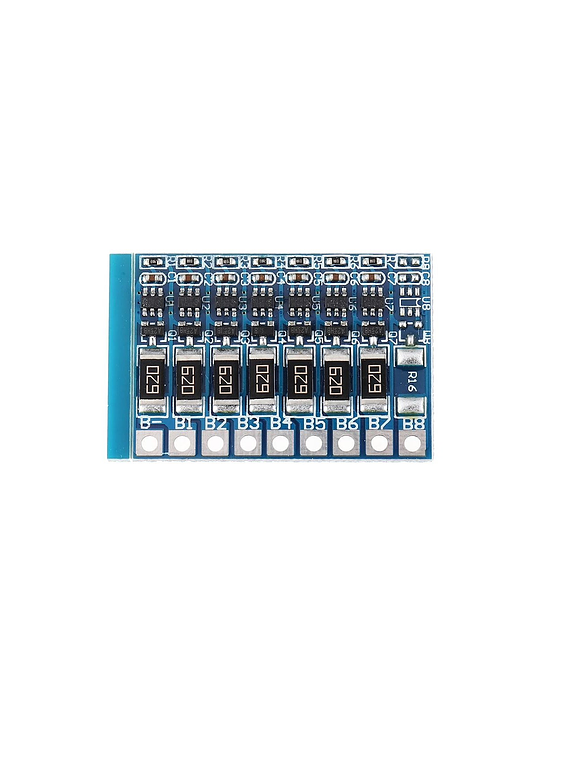

Descripción de la junta de soldadura:

B-: conecte el polo negativo de la batería

B1: Conecte los contactos de la batería 1 y la batería 2

B2: Conecte los contactos de la batería 2 y la batería 3

B3: Conecte los contactos en la batería 3 y la batería 4

B4: Conecte los contactos de la batería 4 y la batería 5

B5: Conecte los contactos en la batería 5 y la batería 6

B6: Conecte la batería 6 al contacto de la batería 7

B7: Conecte el paquete de baterías positivo
