Este circuito te permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, por ejemplo si tienes una fuente de 12V puedes regularlos a 5V, 3.3V, 2.2V, etc, para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.

Este módulo esta basado en el Regulador DC-DC Step Down LM2596 que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck. Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

El módulo convertidor LM2596 es una fuente de alimentación conmutada, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.

CARACTERÍSTICAS

Basada en el regulador LM2596, salida entre 1,5 y 35Vdc

Voltaje de entrada: 4.5-40V

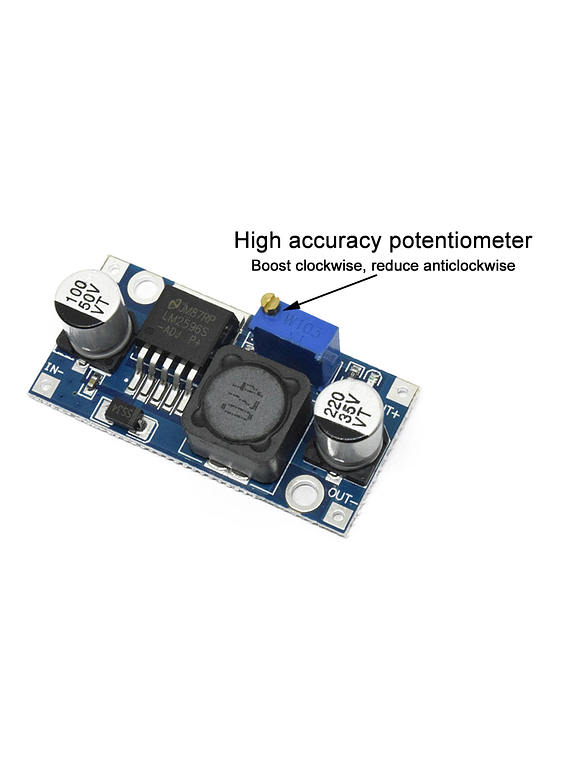

Voltaje de salida: 1.5-35V (Adjustable)

Corriente de salida: Maxima 3A

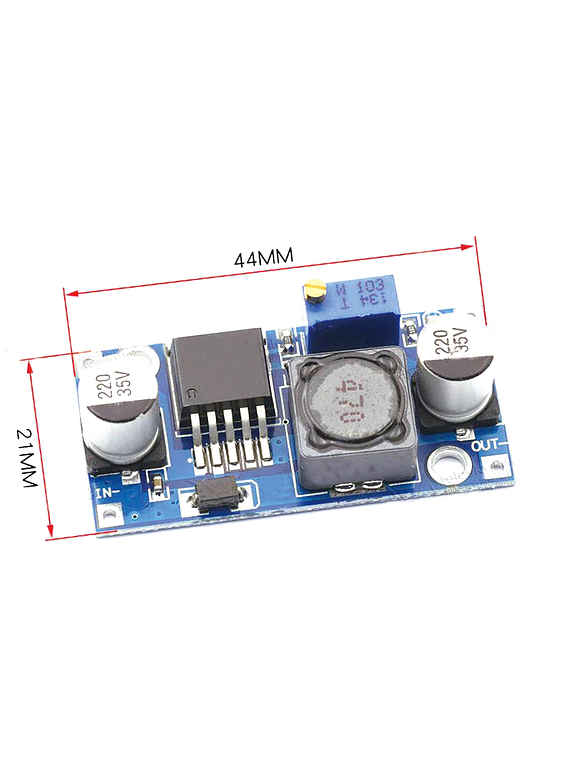

Dimensiones: 43*20*14mm

Frecuencia de switching: 150 KHz
