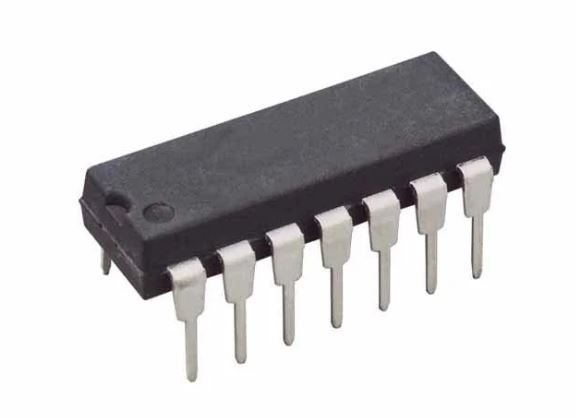

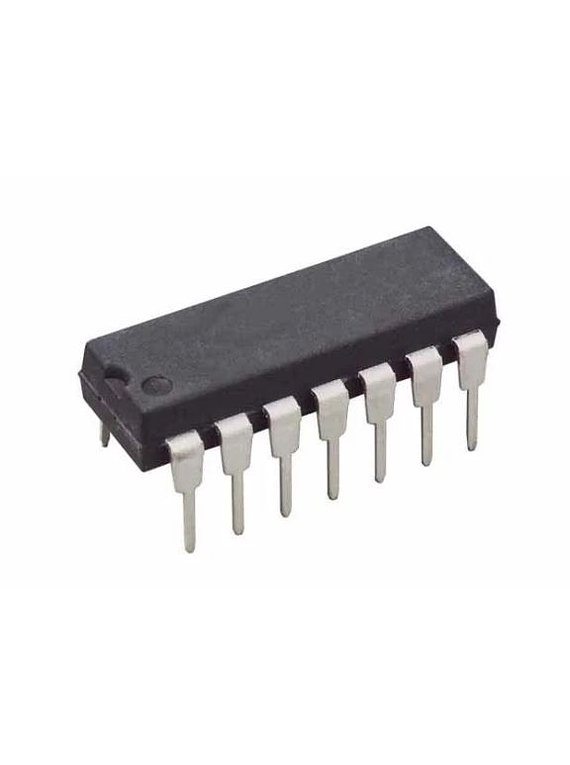

El CD4047BE es un multivibrador monoestable / estable de baja potencia CMOS con técnicas lógicas incorporadas para permitir la acción de multivibrador monoestable activado edge-triggered positivo o negativo con posibilidad de volver a disparar y con conteo externo. Las entradas incluyen + TRIGGER, -TRIGGER, ASTABLE, ASTABLE \, RETRIGGER y RESET EXTERNO. Las salidas son Q \, Q y OSCILLATOR de buffer. En todos los modos de operación, el condensador externo debe estar conectado entre C-Timing y RC-Common Terminal y una resistencia externa debe estar conectada entre los terminales R-Timing y RC-Common. La operación de Astable se habilita mediante un nivel alto en la entrada ESTABLE o un nivel bajo en la entrada ASTABLE \ o ambos. El período de la onda cuadrada en las salidas Q y Q \ en esta operación de apagado de modo es una función de los componentes externos empleados. Los pulsos de entrada "Verdadero" en la entrada ASTABLE o los pulsos "Complemento" en la entrada ASTABLE \ permiten que el circuito se use como un multivibrador rotativo.

• Menor consumo de energía configuración especial del oscilador CMOS
• Operación monoestable (one-shot) o astable (free-running)
• Salidas de búfer verdaderas y complementadas
• Solo se requiere una R y C externa
• Entradas buffer
• 100% probado para corriente en reposo a 20V
• Características de salida simétricas estandarizadas
• Activador de borde positivo o negativo
• Ancho de pulso de salida independiente de la duración del pulso de disparo
• Opción Retriggerable para expansión de ancho de pulso
• Circuito de reinicio de encendido interno
• Largos anchos de pulso posibles usando pequeños componentes de RC por medio de provisión de contador externo
• Tiempo de recuperación rápido esencialmente independiente del ancho de pulso
• Precisión de ancho de pulso mantenida en ciclos de trabajo cercanos al 100%
• Aplicaciones: Reloj y temporización

Principales Características:

• Tipo: CMOS
• Familia; CD4000
• Tipo Multivibrador: Monoestable / astable
• Tensión de alimentación mínimo: 3 V
• Tensión de alimentación máximo: 18 V
• Corriente de salida: 6.8 A
• Retardo de propagación: 125 ns
• Rango temperatura de operación: -55°C a 125°C
• Encapsulado: DIP
• Número de pines: 14
