El CD4070 es un quad CMOS Exclusive-OR Gate que contiene cuatro puertas OR exclusivas. Proporciona al diseñador del sistema un medio para la implementación directa de las funciones Exclusive-OR y Exclusive-NOR, respectivamente.

• Operación de velocidad media - tPHL, tPLH = 65ns (típico) a VDD = 10V, CL = 50pF
• 100% probado para corriente en reposo a 20V
• Características de salida simétricas estandarizadas
• Corriente de entrada máxima de 1μA a 18V
• Aplicaciones: Procesado de señal

• Tipo: CMOS
• Familia: CD4000
• Tipo circuito lógico: Compuerta XOR
• Salida de corriente: 6.8 mA
• Número de entradas: 2
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima:18 V
• Temperatura de funcionamiento mínima: -55 ° C
• Temperatura de funcionamiento máxima: 125 ° C

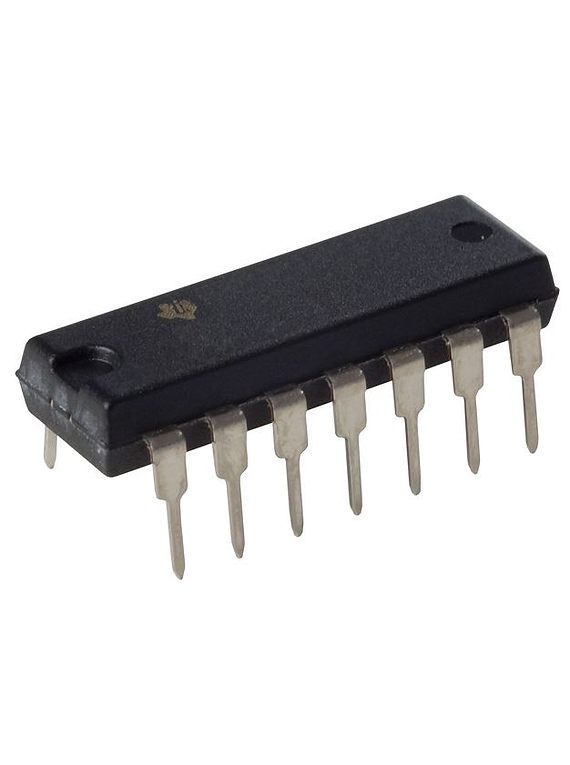

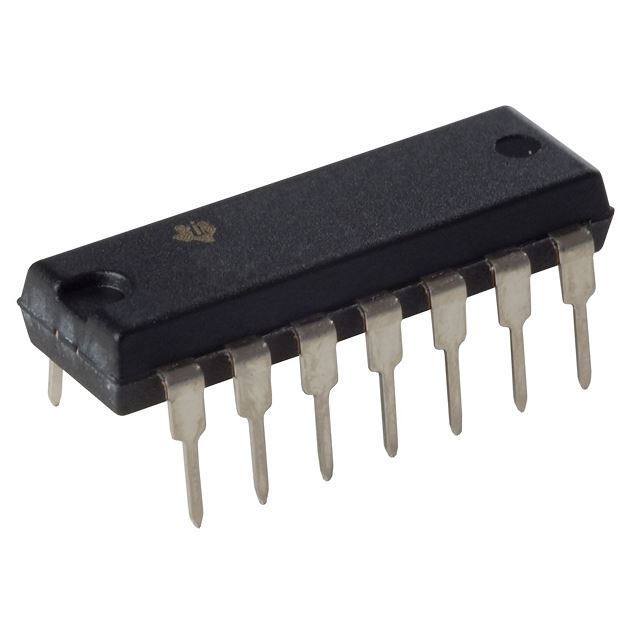

• Encapsulado DIP
• 14 pines
