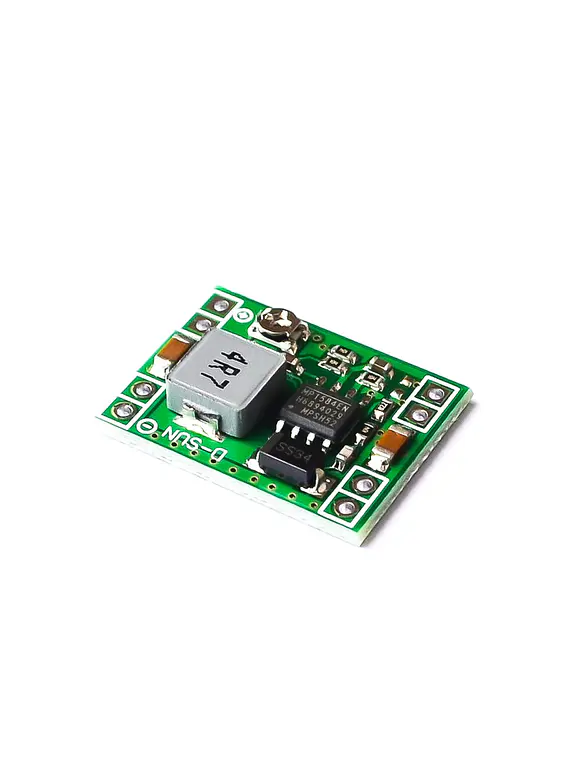

El MP1584 es un regulador de conmutación de alta frecuencia de bajada con un lado de alta MOSFET de potencia de alto voltaje interno integrado. Ofrece la salida 3A con el control del modo actual de respuesta de bucle rápido y fácil compensación.

La amplia gama de entrada de 4,5 V a 28 V se adapta a una variedad de aplicaciones con escalón, incluyendo aquellos en un entorno de entrada de la automoción. Una corriente de reposo 100μA operativa permite su uso en aplicaciones que funcionan con baterías.

Alta eficiencia de conversión de energía a través de una amplia gama de cargas se logra reduciendo el tamaño de la frecuencia de conmutación en condición de carga ligera para reducir las pérdidas de conmutación y la excitación de compuerta.

El repliegue de frecuencia ayuda a prevenir el inductor desbordamiento de corriente durante el arranque y el apagado térmico proporciona, operación confiable tolerante a fallos.

Al cambiar a 1,5 MHz, la MP1584 es capaz de evitar interferencias electromagnéticas (EMI) problemas de ruido, tales como las que se encuentran en aplicaciones de radio AM y ADSL.

El MP1584 está disponible en un paquete mejorado térmicamente SOIC 8.

CARACTERISTICAS:

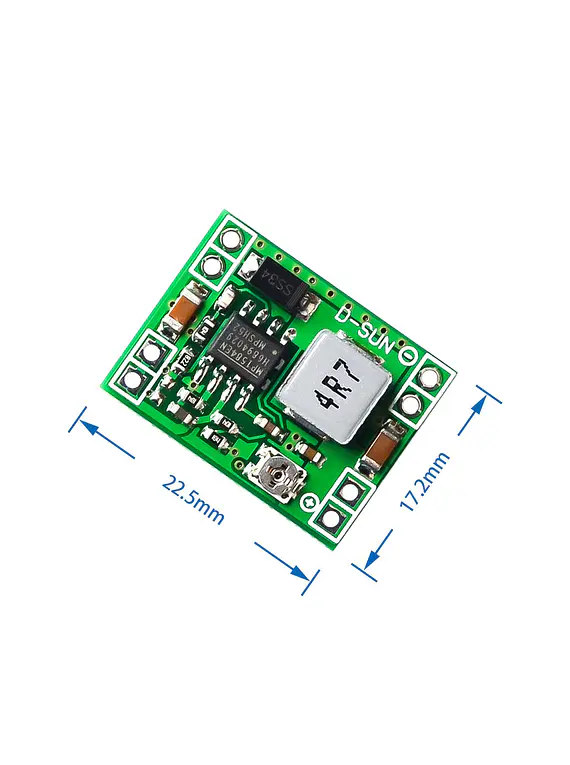

• Dimensiones: 22mm*17mm*4mm

• Amplio rango de entrada de 4,5 V a 28V operativo

• Frecuencia de conmutacion maxima: 1,5 MHz.

• Pulso de alta eficiencia de modo que salta por un

Carga ligera

• El condensador de cerámica Estable

• Interna de arranque suave

• un ajuste interno de límite de corriente sin

Corriente Detección de Resistencia

• Disponible en 8 SOIC Paquete.

APLICACIONES:

• Conversión de energía de alto voltaje

• Automotive Systems

• Sistemas de Potencia Industrial

• Los sistemas de energía distribuida

• Sistemas para el acumulador
