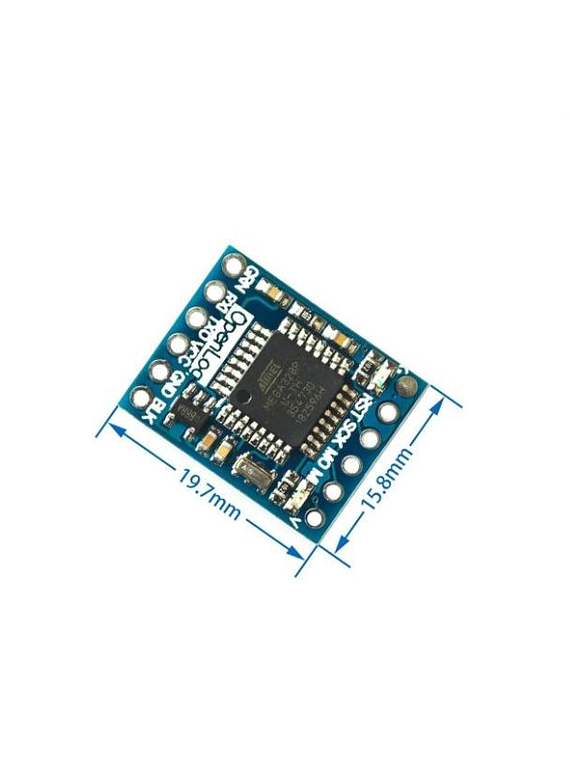

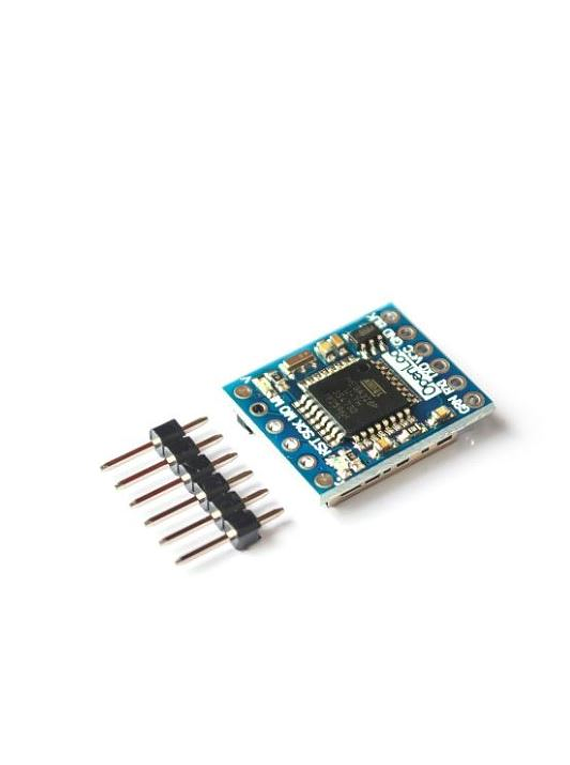

Este producto es un registrador de datos que graba datos en una tarjeta de memoria a través del puerto serie uart universal. Esta función se parece a una caja negra para grabar los datos enviados al dispositivo serie por el dispositivo maestro y guardar los datos en la memoria de la tarjeta de memoria. Este producto se puede utilizar con firmware cleanflight con la placa de control, conectado al puerto serial correspondiente, a través de la configuración del configurador de cleanflight del software del ordenador host, se puede realizar en los importantes datos operativos de la UAV grabados en la tarjeta de memoria. Y los registros de vuelo son analizados por Blackbox flight data recorder software.

Nota: Después de insertar la tarjeta de memoria por primera vez, la tarjeta de memoria producirá el archivo config.txt, que cambia el parámetro de velocidad de baudios del puerto serial. Este parámetro se puede modificar. Configura el puerto en serie. La tasa de baudios es consistente con la tasa de baudios de la grabadora.

Parámetro:

Tensión de entrada 3,3 V ~ 12 V (recomendado para 3,3 V ~ 5 V)

El formato de memoria es FAT32 y 64 GB de memoria

UART serie de interfaz

Tasa de baudios ajustable

El valor por defecto de arranque es pro mini atmega328P 5 V 16 MHz

Parámetros técnicos:

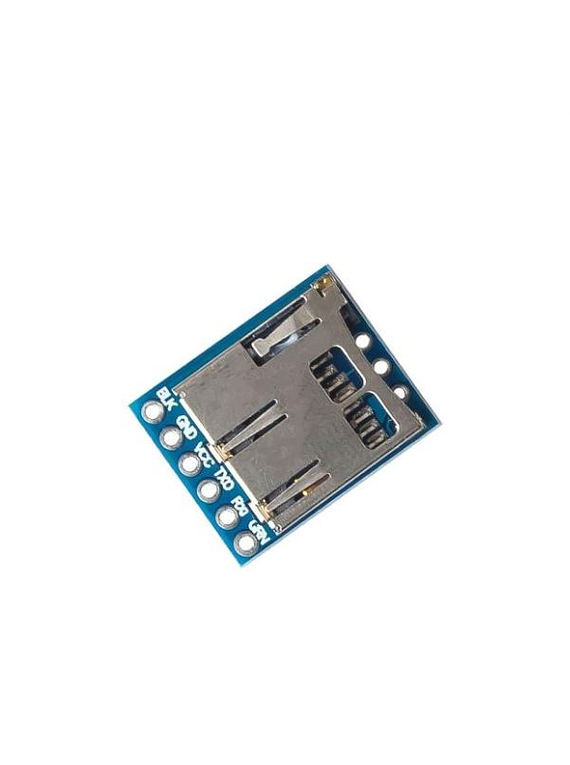

1 soporte para almacenar tarjeta tf formato fat16/fat32, capacidad de almacenamiento de hasta 32G

2 tiene una interfaz de línea de comando simple

3 en el ordenador para cambiar el archivo de configuración de la tarjeta tf (si la nueva tarjeta, inserta la tarjeta después de la primera potencia, que creará automáticamente el archivo de configuración), puedes cambiar la configuración, como tasa de baudios. No necesitas comprar ninguna herramienta especial para cambiar la configuración del puerto serie para hacer uso de tus necesidades.

4 tres modos: Nuevo, añadido, Comando

5 Tasa de baudios se puede configurar para 300-1000000bps

6 garantizado para ejecutar al menos la conexión para vcc, gnd, rx

7 Dos luces led indican el estado de funcionamiento

8 Tensión de entrada 3,3 V a 12 V preferiblemente de 3,3 a 5 V!

9 corriente gratuita 2ma, la tasa máxima de grabación cuando 6ma.
