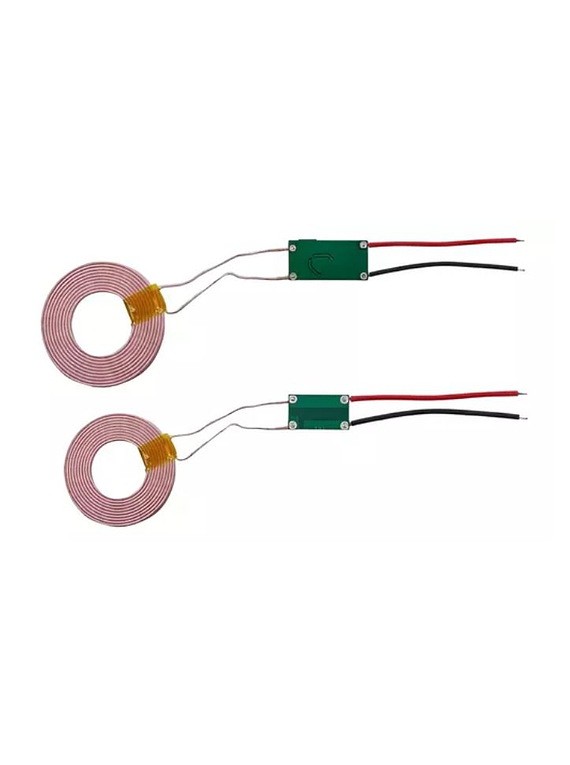

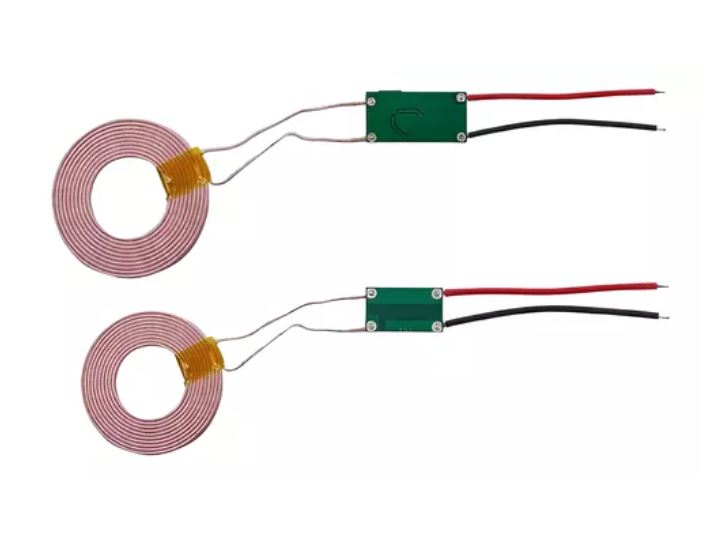

Este pequeño transmisor permite enviar una tensión de carga sin cables hasta una distancia de entre 2 a 10 milímetros. Consiste en un emisor con una bobina de inducción y un receptor también con una bobina para cargas o alimentación no superiores a 1A.
El receptor por su lado tiene un conversor DC que permite obtener un voltage estable lo más cerca de 5V en la medida de los posible. Esto hace que incluso con pequeñas variaciones en la distancia entre ambos, se consigue un voltaje de 5V bastante estable en la salida del receptor.
Se trata de un circuito integrado de alta potencia y alta frecuencia recientemente desarrollado con tamaño pequeño y buena potencia de salida. Puede funcionar en un rango de frecuencia más alto, esto le permite reducir en gran medida el tamaño de la bobina.
La PCB también se puede usar directamente como transmisor para hacer que las aplicaciones de carga inalámbrica.
El desarrollo de carga inalámbrica y fuente de alimentación de pequeños productos electrónicos está diseñado con tamaño pequeño, fácil de usar, alta eficiencia y bajo precio.
Utilizado principalmente en productos electrónicos móviles como: teléfonos móviles, consolas de juegos, peceras, MP3, MP4, productos para adultos, cámaras digitales, maquinillas de afeitar eléctricas, máquinas de aprendizaje, médicos, productos subacuáticos y otras aplicaciones de productos.
Debido al uso de la fuente de alimentación de carga sin contacto, el producto puede ser completamente sellado, impermeable y a prueba de polvo; Aumenta la vida útil del producto y lo hace más conveniente de usar.

CARACTERISTICAS:
Carga de detección negativa automática
Control automático de potencia (Corriente de funcionamiento del módulo transmisor: aumenta o disminuye automáticamente con la corriente de carga receptora.)
Transmisión de energía de alta velocidad
Conversión eficiente de energía electromagnética
Sistema de detección inteligente, sin depuración
Altamente integrado


ESPECIFICACIONES:
Voltaje de entrada: 9 a 12V
Corriente de carga (entrada): 1.3-1.8A
Voltaje y corriente de salida de recepción: 5V / 1A
Frecuencia de trabajo: 0 -2MHZ

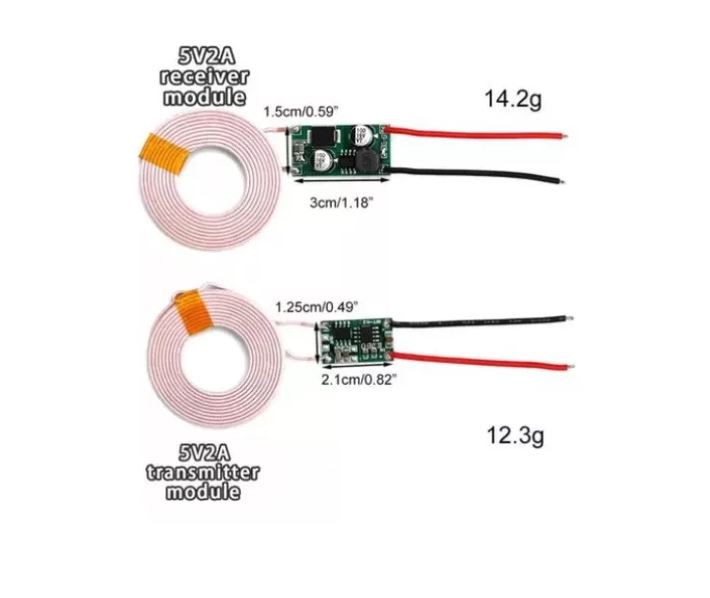

Tamaño de la bobina de transmisión: diámetro exterior 38mm, diámetro interior 30mm, espesor 1.5mm
Tamaño del módulo transmisor: 17mm * 10mm
Tamaño de la bobina del receptor: diámetro exterior 38mm, diámetro interior 30mm, espesor 1.5mm
Tamaño del módulo receptor: 10mm * 25mm
Distancia común de recepción: 3 ~ 6mm
NOTA:
1. Se recomienda que las bobinas deben estar exactamente una encima de la otra y solo deben tener una distancia de 1a 2 capas de papel para que haya suficiente tensión. 5V y 1A de carga,
2. Para aumentar la vida útil del dispositivo se recomienda no trabajar a máxima capacidad por largo tiempo.
3. Al aumentar el número de giros de la bobina receptora se puede aumentar la distancia de transmisión.
4. Las bobinas están unidas por cables bastante frágiles y hay que manejarlas con cuidado para no romperlas. Así que procura ser cuidadoso con ellas
5. Lo puedes utilizar para alimentar o cargar pequeños circuitos y así evitar utilizar cables. No se recomienda forzar mucho el receptor en cuanto a corriente y no sobrepasar la corriente máxima de salida ya que se estropearía.
Referencia de producto: XKT-412
