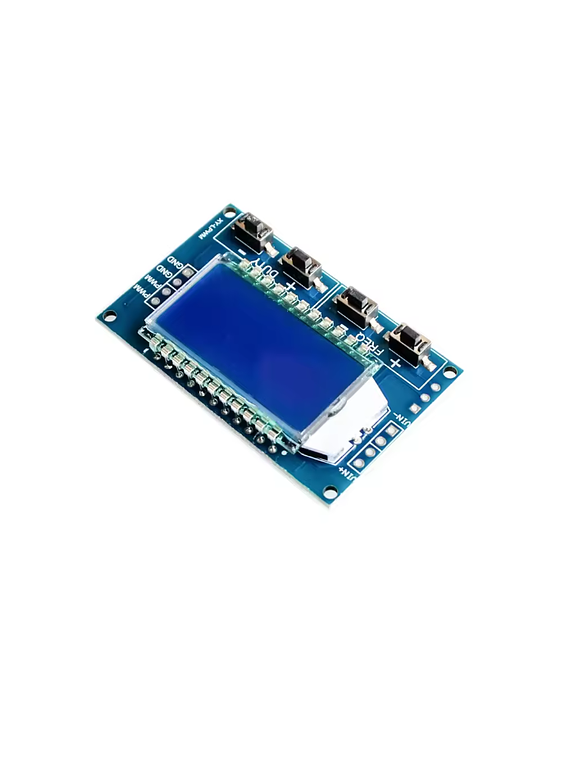

Características principales del módulo:
1. Pantalla LCD con frecuencia y ciclo de trabajo muy nítidos. Salida PWM configurable según la frecuencia y el ciclo de trabajo.
Amplio rango de frecuencia y alta precisión.
Comunicación en serie, nivel TTL.
Descripción del módulo:
Salida PWM con ajuste de frecuencia y ciclo de trabajo.
La frecuencia se divide en cuatro rangos con conmutación automática:
XXX (sin punto decimal): la unidad mínima es 1 Hz, rango de valores de 1 Hz a 999 Hz.
X.XX (punto decimal en la centena): la unidad mínima es 0,01 kHz, rango de valores de 1,00 kHz a 9,99 kHz.
XX.X (punto decimal en la decena): la unidad mínima es 0,1 kHz, rango de valores de 10,0 kHz a 99,9 kHz.
X.X.X (punto decimal en la decena y la centena): la unidad mínima es 1 kHz. Rango de valores: 1 KHz ~ 150 KHz
Visualización de frecuencia: 100 indica pulsos de 100 Hz en la salida PWM;
1.01 indica pulsos de 1.01 K en la salida PWM;
54.1 indica pulsos de 54.1 kHz en la salida PWM;
1.2.4 indica pulsos de 124 kHz en la salida PWM;
Rango de ciclo de trabajo: 0 ~ 100 %;
Todos los parámetros configurados se guardan automáticamente al apagar.
Segundo, configuración de parámetros

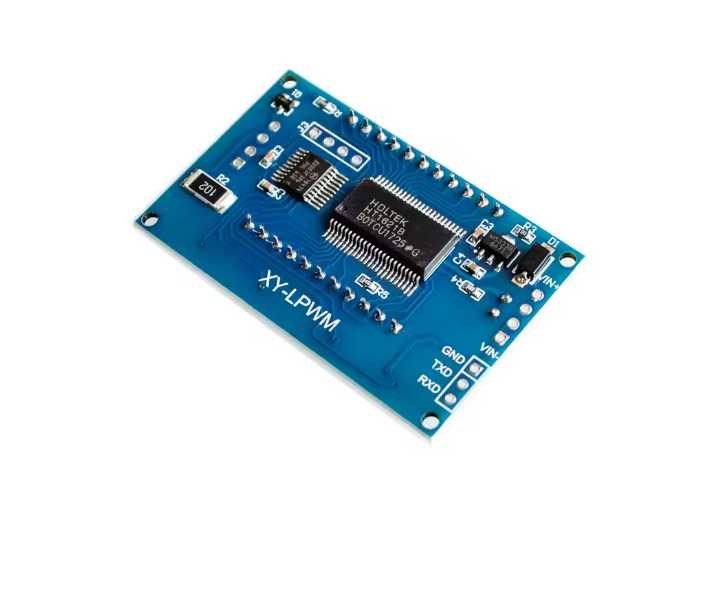

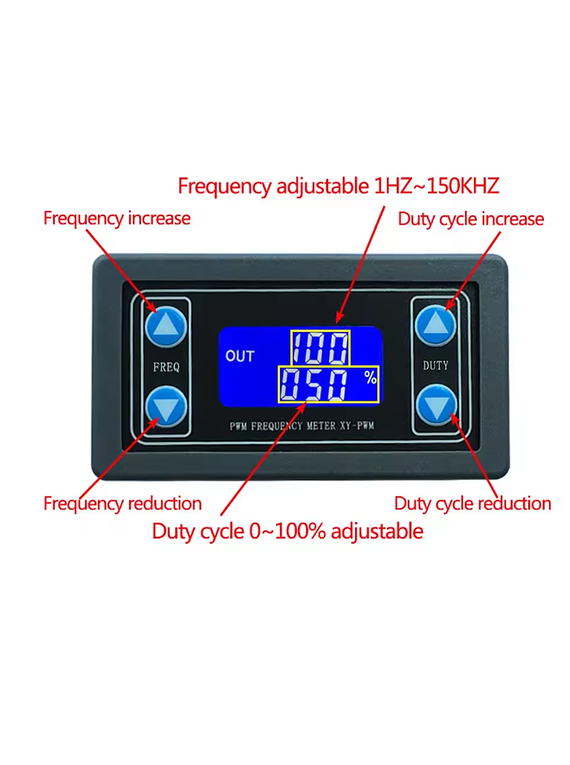

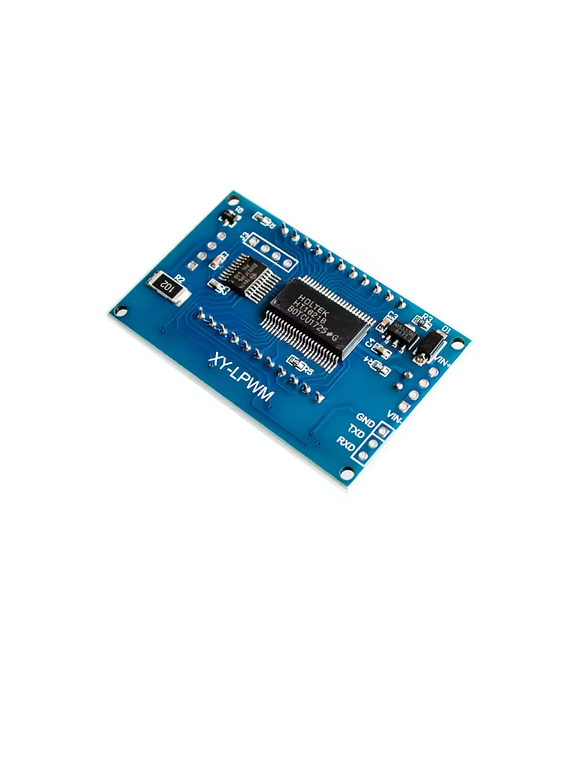

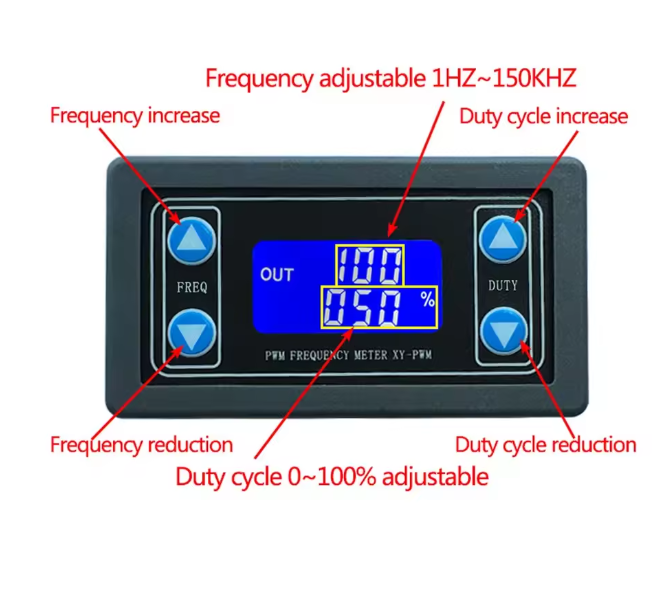

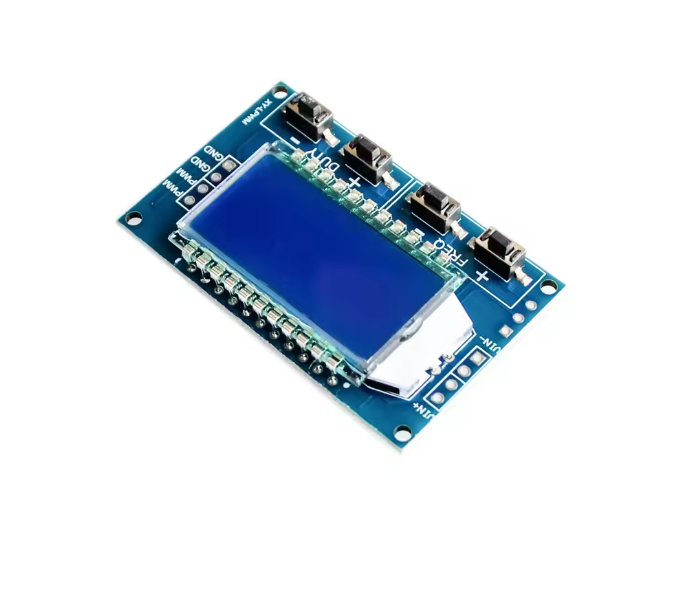

El módulo cuenta con cuatro teclas independientes para configurar la frecuencia y el ciclo de trabajo. Permiten pulsar (aumentar o disminuir una unidad) y mantener pulsado (aumentar o disminuir rápidamente). Los parámetros se guardan automáticamente al apagar.
Tercero, parámetros del módulo:
Voltaje de funcionamiento: 3.3 ~ 30 V;
Rango de frecuencia: 1 Hz ~ 150 KHz;
Precisión de frecuencia: la precisión en cada rango es de aproximadamente el 2 %. Capacidad de carga de señal: La corriente de salida puede ser de aproximadamente 5 ~ 30 mA;
Amplitud de salida: Amplitud PWM igual a la tensión de alimentación;
Temperatura ambiente: -20 ~ +70 °C.
En cuarto lugar, el ámbito de aplicación:
Se utiliza como generador de señales de onda cuadrada para generar señales de onda cuadrada para desarrollo y uso experimental;
Se utiliza para generar señales de onda cuadrada que controlan el controlador del motor;
Generar pulsos ajustables para uso en MCU;
Generar pulsos ajustables para controlar el circuito correspondiente (velocidad de atenuación PWM y otras aplicaciones). 5. Control serie (comunicación de nivel TTL de un solo chip)
Estándar de comunicación:
9600 bps Bits de datos: 8
Bit de parada: 1
Dígito de control: ninguno
Control de flujo: ninguno
1. Ajuste la frecuencia del PWM
"F101": Ajuste la frecuencia a 101 Hz (001 a 999)
"F1.05": Ajuste la frecuencia a 1.05 kHz (1.00 ~ 9.99)
"F10.5": Ajuste la frecuencia a 10.5 kHz (10.0 ~ 99.9)
"F1.0.5": Ajuste la frecuencia a 105 kHz (1.0.0 ~ 1.5.0)
2. Ajuste el ciclo de trabajo del PWM
"DXXX": Ajuste el ciclo de trabajo del PWM a XXX; (001 ~ 100)
Por ejemplo, D050: configure el ciclo de trabajo PWM al 50 %.
3. Lea los parámetros configurados.
Envíe una cadena de "lectura" para leer los parámetros configurados.
Configuración correcta: devuelve: ABAJO.
Configuración fallida: devuelve: CAÍDA.

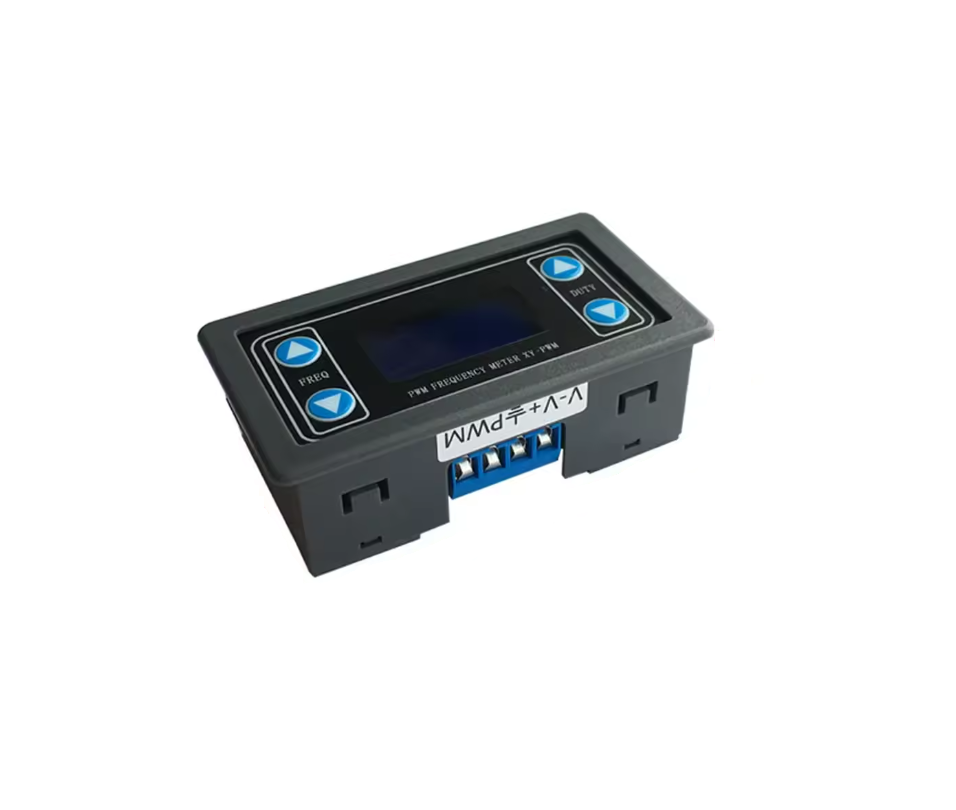

Módulo ajustable de ciclo de trabajo de frecuencia de pulso PWM, generador de señal de onda cuadrada

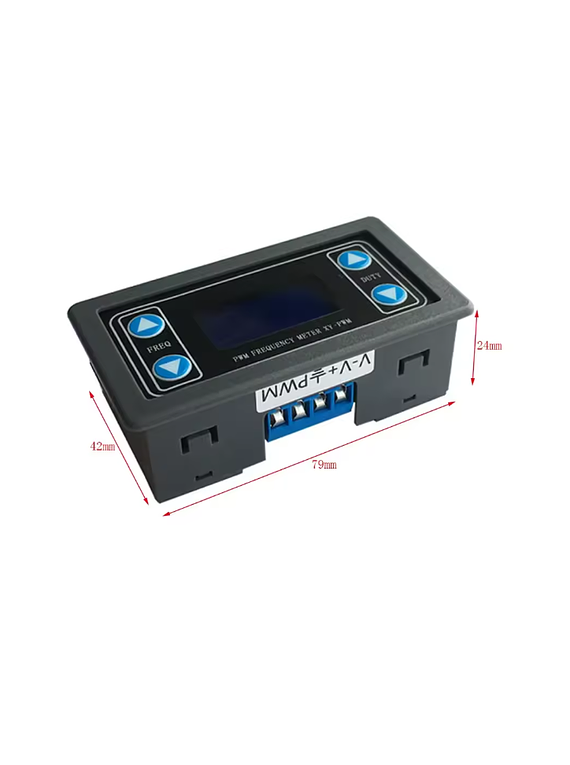

Características del módulo:
1. Pantalla LCD con carcasa exterior que muestra la frecuencia y el ciclo de trabajo de forma muy clara. La salida PWM permite ajustar la frecuencia y el ciclo de trabajo respectivamente.
2. Amplio rango de frecuencia y alta precisión.
3. Comunicación por puerto serie.
Descripción del módulo:
La salida PWM permite ajustar la frecuencia y el ciclo de trabajo respectivamente.
La frecuencia se divide en cuatro áreas: conmutación automática:
1. XXX (sin punto decimal): la unidad mínima es 1 Hz y el rango de valores es de 1 Hz a 999 Hz.
2. X.XX (punto decimal en 100 bits): la unidad mínima es 0,01 kHz y el rango de valores es de 1,00 kHz a 9,99 kHz.
3. XX.X (punto decimal en diez dígitos): la unidad mínima es 0,1 kHz y el rango de valores es de 10,0 kHz a 99,9 kHz. 4. X.X.X (punto decimal en diez bits y 100 bits): la unidad más pequeña es 1 kHz; el rango es de 1 kHz a 150 kHz.
Por ejemplo, visualización de frecuencia: 100 indica un pulso de salida PWM de 100 Hz;
1.01 representa el pulso de salida PWM de 1.01 kHz.
54.1 representa el pulso de salida PWM de 54.1 kHz.
1.2.4 indica el pulso de salida PWM de 124 kHz.
Ciclo de trabajo: 0-100 %;
Todas las configuraciones se guardan al apagar el equipo.

Dos, configuración de parámetros
El módulo cuenta con cuatro teclas independientes para configurar la frecuencia y el ciclo de trabajo. Permiten pulsaciones cortas (para aumentar o disminuir una unidad) y pulsaciones largas (para aumentar o disminuir rápidamente). Es muy sencillo, los parámetros se guardan automáticamente y no se pierden al apagar el equipo.
Tres, parámetros del módulo:
1. Voltaje de funcionamiento: 3.3-30 V; 2. Rango de frecuencia: 1 Hz ~ 150 KHz;
3. Precisión de frecuencia: La precisión es de aproximadamente el 2 % en cada rango.
4. Capacidad de carga de la señal: La corriente de salida puede estar entre 5 y 30 mA;
5. Amplitud de salida: La amplitud del PWM es igual a la tensión de alimentación.
6. Temperatura ambiente: -20 ~ +70 °C.
4. Ámbito de aplicación:
1. Se utiliza como generador de señales de onda cuadrada para el desarrollo experimental.
2. Se utiliza para generar señales de onda cuadrada que controlan los controladores de motores.
3. Genera pulsos ajustables para su uso en MCU;
4. Genera pulsos ajustables para controlar circuitos relacionados (aplicaciones de regulación de velocidad y atenuación PWM).

5. Control del puerto serie (comunicación de nivel TTL del MCU)
Estándar de comunicación: 9600 BPS Bits de datos: 8
Parada: 1
Bit de paridad: Ninguno
Control de flujo: Ninguno
1. Ajuste la frecuencia del PWM. "F101": establece la frecuencia en 101 Hz (001~999).
"F1.05": establece la frecuencia en 1.05 kHz (1.00~9.99).
"F10.5": establece la frecuencia en 10.5 kHz (10.0~99.9).
"F1.0.5": establece la frecuencia en 105 kHz (1.0.0~1.5.0).

2. Establece el ciclo de trabajo de PWM.
"DXXX": el ciclo de trabajo de PWM es XXX (001~100).
Por ejemplo, D050: el ciclo de trabajo de PWM es del 50 %.

3. Lee los parámetros de configuración.
Envía la cadena "read" para leer los parámetros de configuración.

Configuración correcta: DOWN;

Configuración incorrecta: FALL.
