El circuito integrado LM331 es un convertidor de voltaje a frecuencia de voltaje-a-precisión convertidor ideal para su uso en forma analógica a digital, conversión de frecuencia a voltaje de precisión, la integración a largo plazo, la modulación de frecuencia lineal o demodulación y muchas otras funciones. La salida cuando se usa como un convertidor de voltaje a frecuencia es un tren de impulsos a una frecuencia precisamente proporcional a la tensión de entrada aplicada. Por lo tanto, proporciona todas las ventajas inherentes de las técnicas de conversión de voltaje a frecuencia y es fácil de aplicar en todas las aplicaciones estándar de convertidor de voltaje a frecuencia. Además, el LMx31A alcanzar un nuevo nivel de precisión frente a la temperatura que sólo se podía lograr con costosos módulos de voltaje a frecuencia. Este convertidor utiliza un nuevo circuito de referencia de intervalo de banda con compensación de temperatura, para proporcionar una excelente precisión en todo el rango de temperatura de funcionamiento, en las fuentes de alimentación tan bajas como 4V.

Rendimiento mejorado en las aplicaciones existentes de conversión de voltaje a frecuencia

Operación de división o de suministro único

Salida de impulsos compatible con todas las formas lógicas

± 50ppm / ° C Máxima estabilidad de temperatura excelente

15mW típico a 5V Bajo consumo de energía

Aplicaciones: Procesado de señal

Especificaciones

• Tipo convertidor: Voltaje a frecuencia
• Suministro de voltaje mínimo: 4 V
• Suministro de voltaje máximo: 40 V
• Disipación de potencia: 1.25 W
• Frecuencia: 100 kHz
• Linealidad: 0.01%
• Temperatura de operación mínima: 0°C
• Temperatura de operación máxima: 70 °C

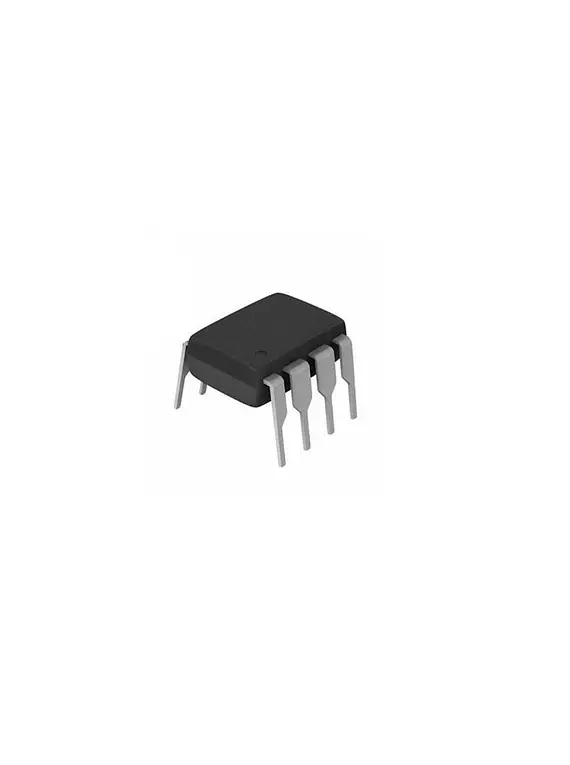

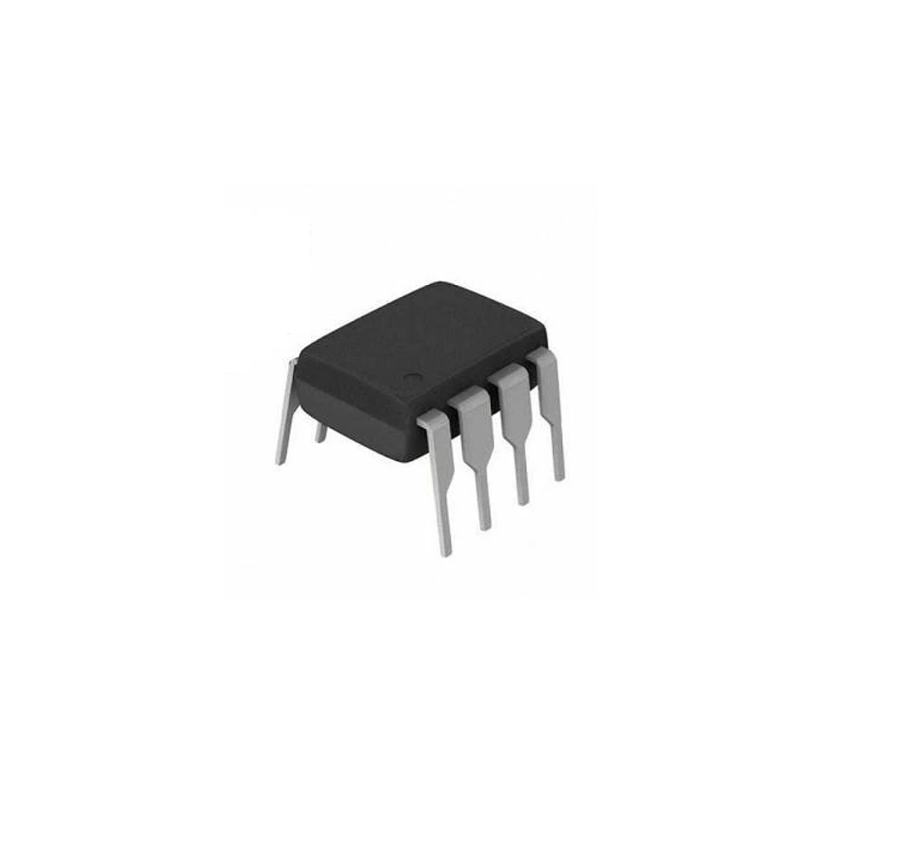

• Encapsulado DIP
• 8 pines
