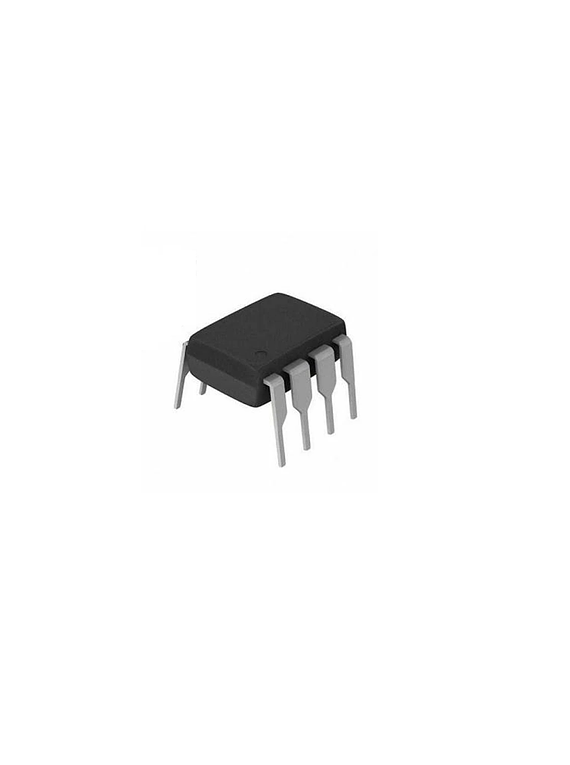

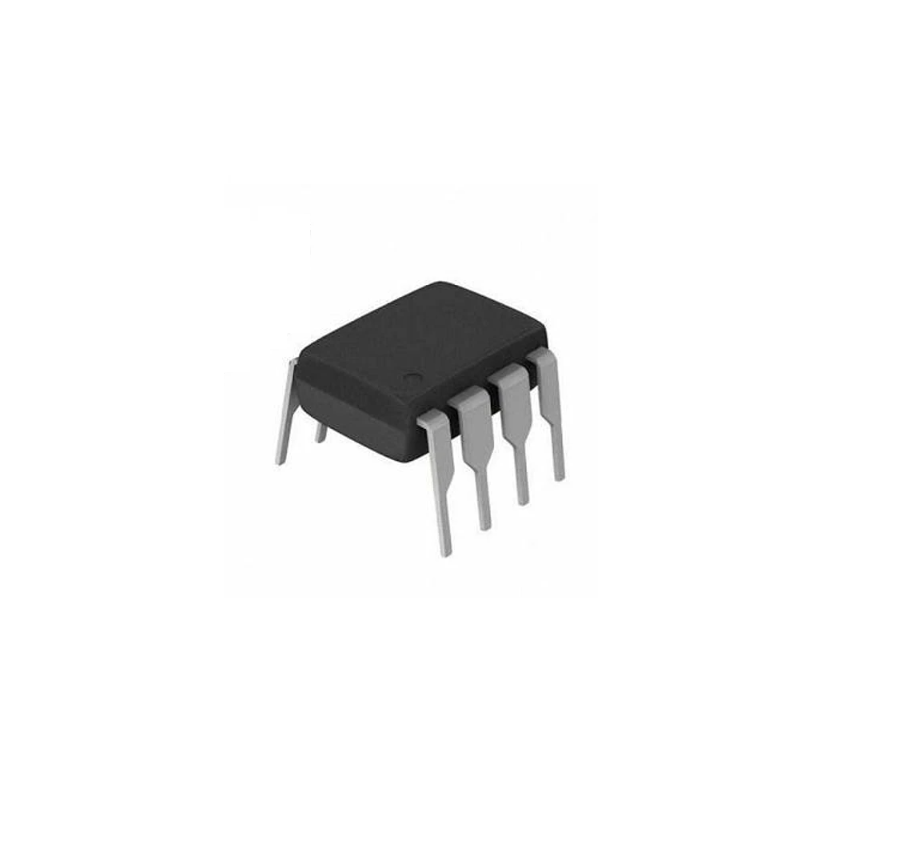

Circuito Integrado LM386, amplificador de audio con ganancia interna diseñada para su uso en aplicaciones de consumo de baja tensión. La ganancia se ajusta internamente a 20 para llevar la cuenta parte externa bajo, pero la adición de una resistencia externa y un condensador entre los pines 1 y 8 aumentará la ganancia a cualquier valor de 20 a 200. Las entradas se referencia a tierra mientras que la salida desvía automáticamente a la mitad de la tensión de alimentación. El gasto de energía en reposo es solamente 24MW cuando se opera desde un suministro de 6 V, haciendo que el LM386 ideal para el funcionamiento de la batería.

Funcionamiento de la batería

Mínimas partes externas

Bajo drenaje de corriente quiescente

Entrada de referencia a tierra

Tensión de reposo de salida autocentrante

Aplicaciones: Procesado de señal, audio, electrónica de consumo

Especificaciones

• Clase del amplificador: AB
• Número de canales: 1
• Tensión de alimentación mínima: 4 V
• Tensión de alimentación máxima: 12 V
• Potencia de salida: 32 5 mW
• Impedancia de carga: 8 ohmios
• Temperatura de funcionamiento mínima: 0 ° C
• Temperatura de funcionamiento máxima: 70 ° C
• Encapsulado: DIP
• Número de pines: 8
