La memoria flash serie W25Q16BV (16M-bit) proporciona una solución de almacenamiento para sistemas con limitaciones

espacio, alfileres y poder. La serie 25Q ofrece flexibilidad y rendimiento mucho más allá del Serial ordinario

Dispositivos Flash. Son ideales para sombreado de código en RAM, ejecutando código directamente desde Dual / Quad SPI

(XIP) y almacenar voz, texto y datos. Los dispositivos funcionan con una única fuente de alimentación de 2.7V a 3.6V con

consumo de corriente tan bajo como 4 mA activo y 1 µA para el apagado. Todos los dispositivos se ofrecen en ahorro de espacio

paquetes.

• Familia de memorias SpiFlash

– W25Q16BV: 16M-bit / 2M-byte (2,097,152)

– 256 bytes por página programable

• SPI estándar, dual o cuádruple

– SPI estándar: CLK, / CS, DI, DO, / WP, / Hold

– Dual SPI: CLK, / CS, IO0, IO1, / WP, / Hold

– Quad SPI: CLK, / CS, IO0, IO1, IO2, IO3

• Flash serial de mayor rendimiento

– Hasta 8 veces más que el Flash Serial ordinario

– Operación del reloj de 104MHz

– 208MHz equivalente Dual SPI

– Quad SPI equivalente a 416 MHz

– Velocidad de transferencia de datos continua de 50MB / S

• Eficiente “Modo de lectura continua”

– Sobrecarga de baja instrucción

– Tan solo 8 relojes para hacer frente a la memoria

– Permite la verdadera operación XIP (ejecutar en el lugar)

– Supera a X16 Parallel Flash

• Baja potencia, amplio rango de temperatura

– Suministro único de 2.7 a 3.6V

– 4 mA de corriente activa, <1 µA de apagado (típ.)

– rango de funcionamiento de -40 ° C a + 85 ° C

• Arquitectura flexible con sectores de 4KB

– Borrado uniforme del sector (4K-bytes)

– Bloquear borrado (32K y 64K-bytes)

– Programa de uno a 256 bytes

– Más de 100.000 ciclos de borrado / escritura

– Más de 20 años de retención de datos

• Funciones de seguridad avanzadas

– Software y hardware Write-Protect

– Superior o inferior, sector o selección de bloque

– Protección de bloqueo y OTP (1)

– Identificador único de 64 bits para cada dispositivo

• Empaquetado eficiente del espacio

– 8 pines SOIC 150 (2) / 208 mil

– 8-pad WSON 6×5-mm

– 8 pines PDIP 300 mil (2)

– 16-pin SOIC 300 mil (2)

– Póngase en contacto con Winbond para KGD y otras opciones

LA COMPRA INCLUYE:

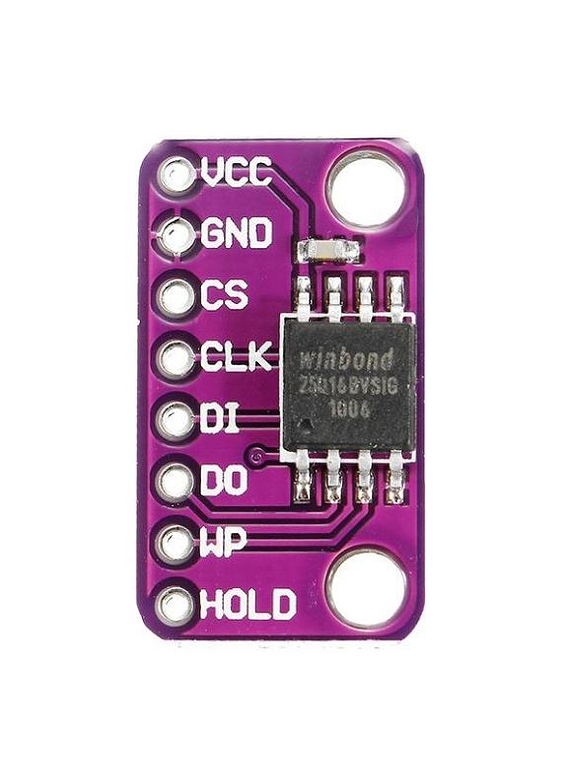

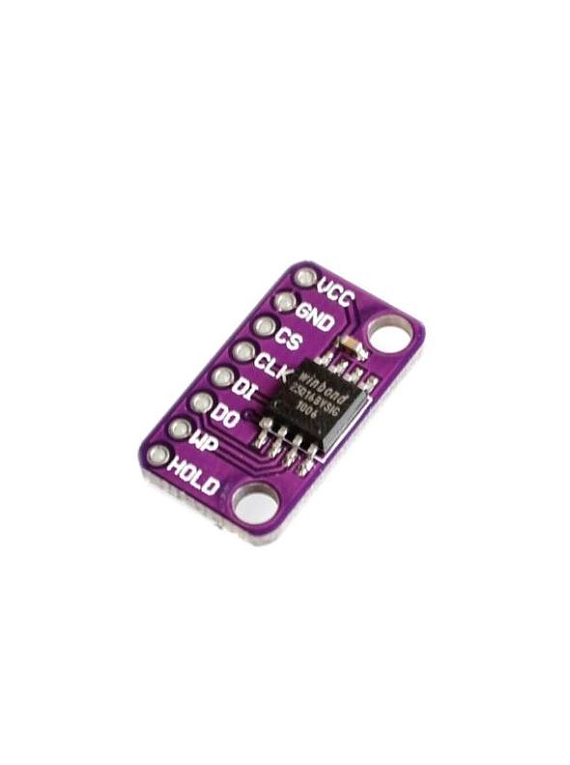

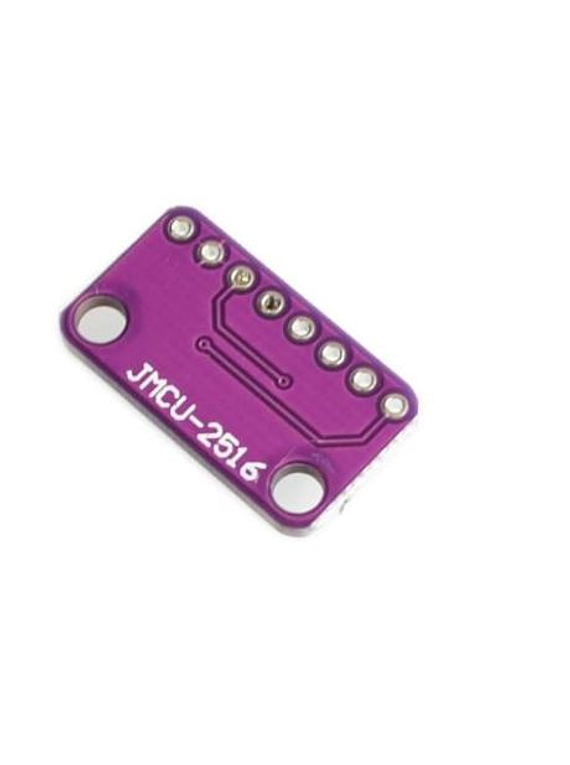

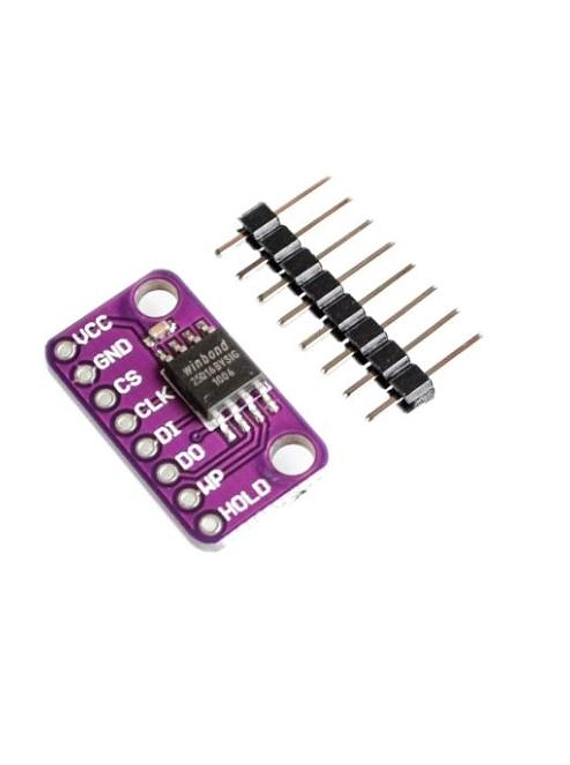

1X MEMORIA FLASH 16M CJMCU-2516 W25Q16BVSIG
