Información del Producto

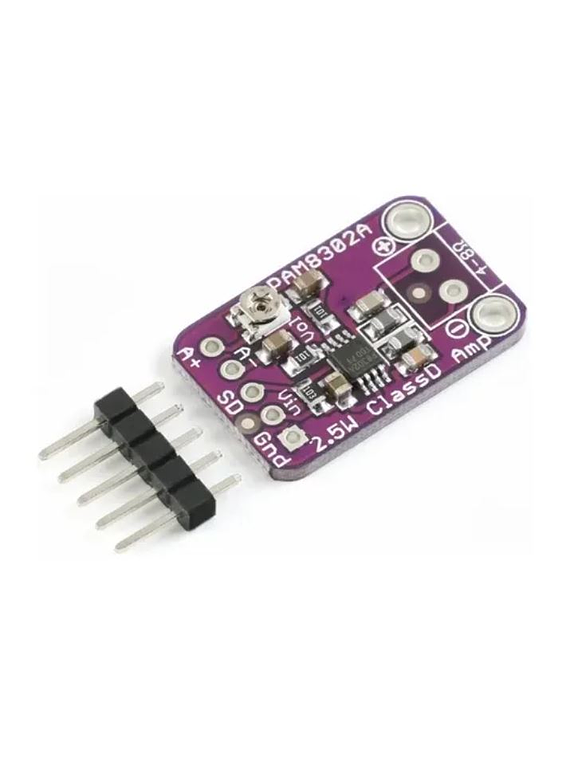

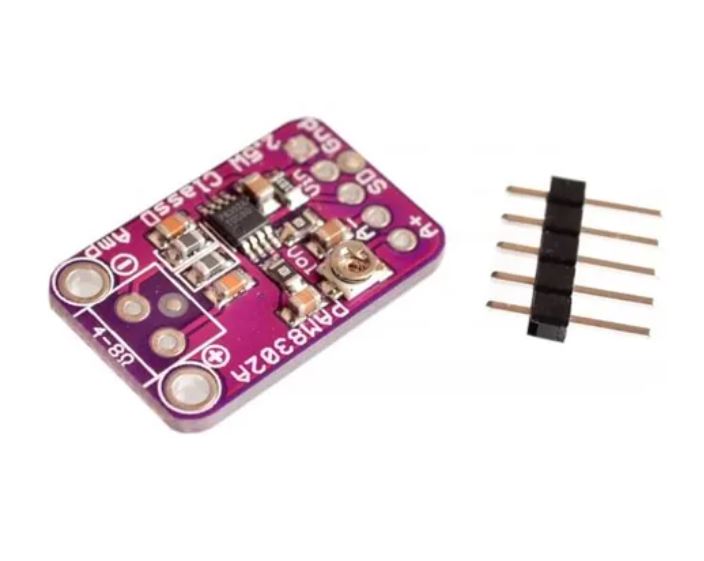

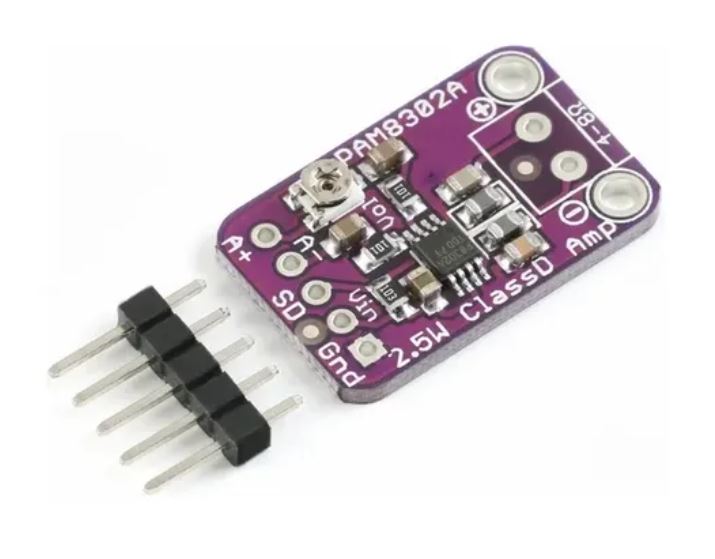

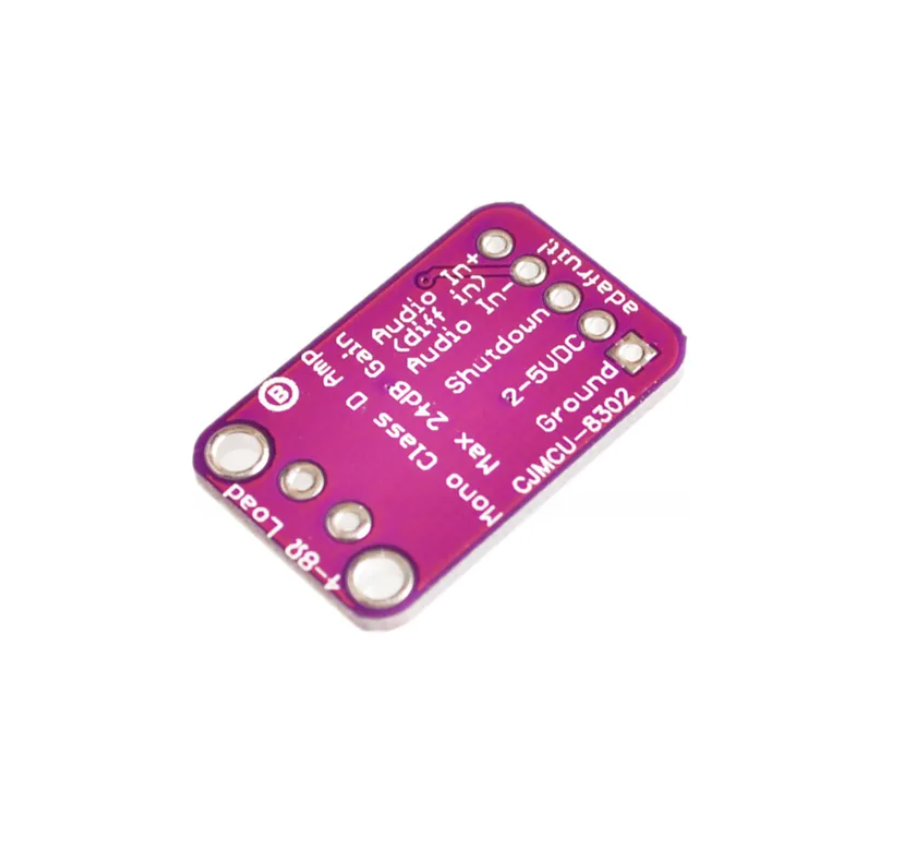

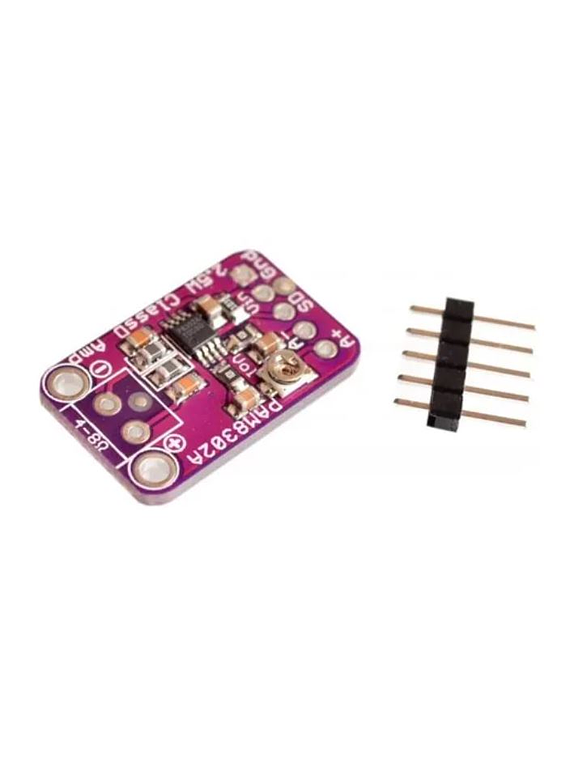

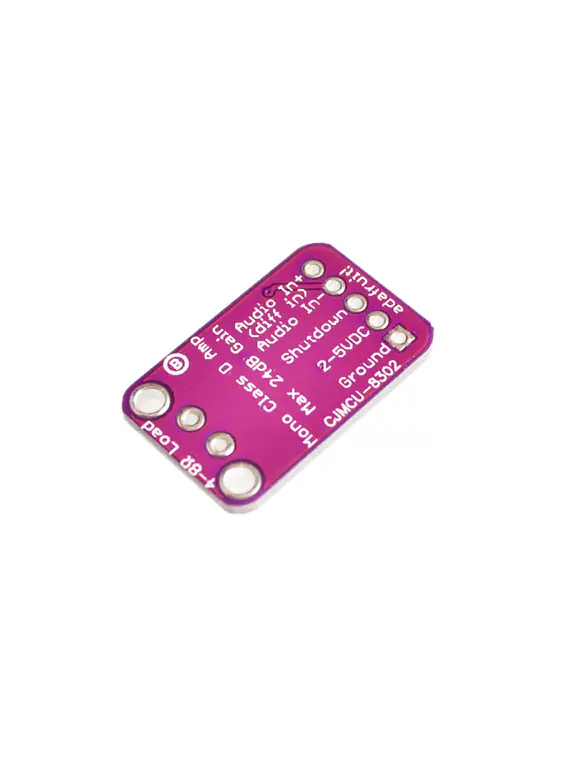

MODULO AMPLIFICADOR MONO PAM8302A
Este amplificador mono super pequeño es sorprendentemente potente, capaz de entregar hasta 2,5 vatios en altavoces de impedancia de 4-8 ohmios. Dentro del chip en miniatura hay un controlador de clase D, capaz de funcionar desde 2.0V-5.5VDC. Dado que el amplificador es de clase D, es muy eficiente más del 90 de eficiencia cuando se maneja un altavoz de 8 ohms a más de medio vatio, lo que lo hace perfecto para proyectos portátiles y que funcionan con baterías. Tiene protección térmica y contra sobrecorriente incorporada. Incluso hay un potenciómetro de ajuste de volumen para que pueda ajustar el volumen en la placa por debajo de la ganancia predeterminada de 24 dB. ¡Esta placa es una mejora bienvenida a los amplificadores básicos "LM386"!
Las entradas A + y A- del amplificador pasan por condensadores de 1.0uF, por lo que son completamente 'diferenciales'; si no tiene salidas diferenciales, simplemente conecte el pin Audio- a tierra. La salida es "Bridge Tied" - eso significa que los pines de salida se conectan directamente a los pines del altavoz, sin conexión a tierra. La salida es un PWM de onda cuadrada de 250 KHz de alta frecuencia que luego es 'promediado' por la bobina del altavoz; las frecuencias altas no se escuchan. Todo lo anterior significa que no puede conectar la salida a otro amplificador, debería impulsar los altavoces directamente.
Viene como una placa completamente ensamblada y probada. También incluimos unos pines para conectarlo a una placa de pruebas y bloques de terminales de tornillo de 3,5 mm para que pueda conectar / desconectar fácilmente su altavoz. Los pines y los terminales no vienen soldados! El altavoz no está incluido, utilice cualquier altavoz de impedancia de 4 ohmios o superior.
Características
Potencia de salida: 2,5 W a 4 ohms, 10 THD, 1,5 W a 8 ohms, 10 THD, con suministro de 5,5 V
50dB PSRR a 1KHz
Diseño sin filtro, con cuentas de ferrita + condensadores en la salida.
Ganancia fija de 24dB, potenciómetro de ajuste integrado para ajustar el volumen de entrada.
Protección térmica y de cortocircuito / sobrecorriente
Bajo consumo de corriente: 4 mA en reposo y 0,5 mA en apagado debido a la resistencia pullup en el pin SD
Las entradas A + y A- del amplificador pasan por condensadores de 1.0uF, por lo que son completamente 'diferenciales'; si no tiene salidas diferenciales, simplemente conecte el pin Audio- a tierra. La salida es "Bridge Tied" - eso significa que los pines de salida se conectan directamente a los pines del altavoz, sin conexión a tierra. La salida es un PWM de onda cuadrada de 250 KHz de alta frecuencia que luego es 'promediado' por la bobina del altavoz; las frecuencias altas no se escuchan. Todo lo anterior significa que no puede conectar la salida a otro amplificador, debería impulsar los altavoces directamente.
Viene como una placa completamente ensamblada y probada. También incluimos unos pines para conectarlo a una placa de pruebas y bloques de terminales de tornillo de 3,5 mm para que pueda conectar / desconectar fácilmente su altavoz. Los pines y los terminales no vienen soldados! El altavoz no está incluido, utilice cualquier altavoz de impedancia de 4 ohmios o superior.
Características
Potencia de salida: 2,5 W a 4 ohms, 10 THD, 1,5 W a 8 ohms, 10 THD, con suministro de 5,5 V
50dB PSRR a 1KHz
Diseño sin filtro, con cuentas de ferrita + condensadores en la salida.
Ganancia fija de 24dB, potenciómetro de ajuste integrado para ajustar el volumen de entrada.
Protección térmica y de cortocircuito / sobrecorriente
Bajo consumo de corriente: 4 mA en reposo y 0,5 mA en apagado debido a la resistencia pullup en el pin SD
