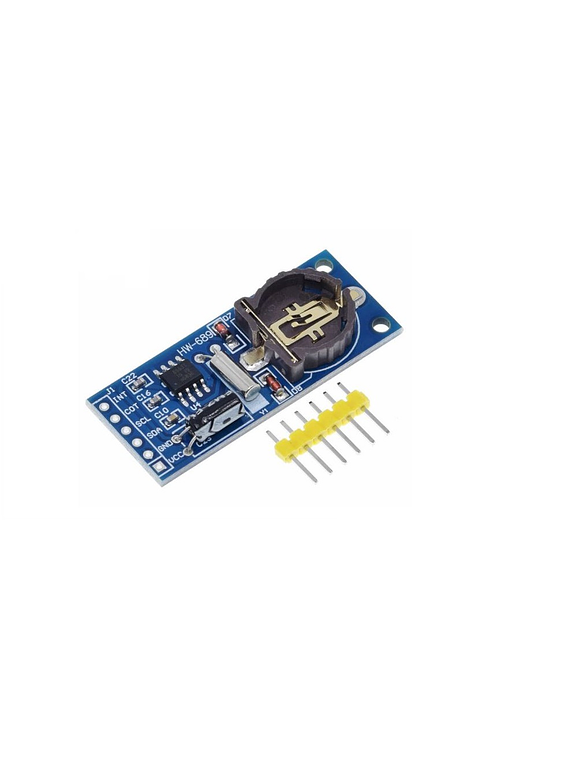

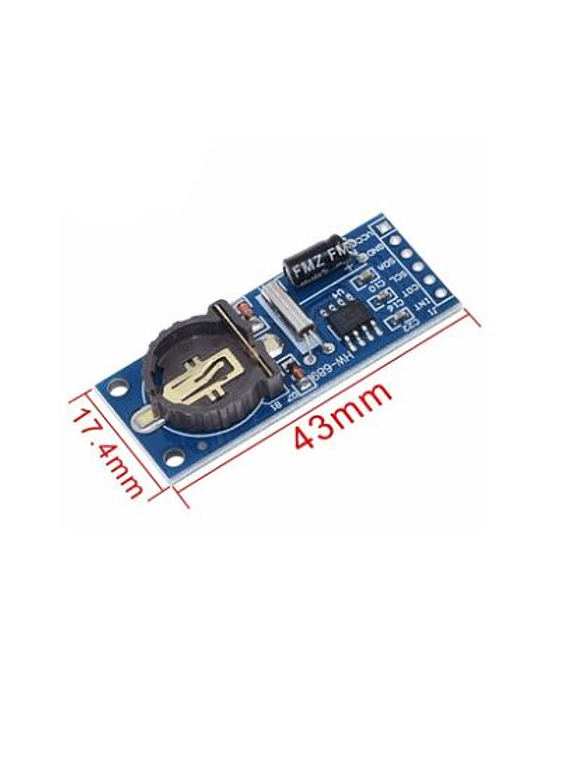

El PCF8563 es de la empresa PHILIPS que lanzó una interfaz de bus I2C industrial con un consumo de energía muy bajo. El PCF8563 tiene una variedad de funciones que incluyen función de alarma, función de temporizador, función de salida de reloj y función de salida de interrupción para completar una variedad de servicios de sincronización complejos, e incluso para que el microcontrolador proporcione la función de vigilancia. Es un chip de reloj rentable, que ha sido ampliamente utilizado en el campo de los contadores eléctricos, contadores de agua, medidores de gas, teléfonos, máquinas de fax, instrumentos portátiles e instrumentos y medidores alimentados por baterías.

Compatible con batería de reserva de 3V CR1225

Amplio rango de voltaje de 1.0 ~ 5.5V.

Consumo de energía ultra bajo: el valor típico es 0.25uA

Bus de comunicación I2C

Frecuencia de salida programable del reloj: 32.768KHz, 1024Hz, 32Hz, 1Hz.

Incluye un circuito de reinicio, un condensador oscilador y un circuito de detección de falla de energía

Salida de interrupción de drenaje abierto.

Velocidad de lectura y escritura de 400KHZ

Salida de interrupción INT (generalmente no utilizada)

Salida de reloj COT (generalmente no utilizada)

Interfaz de fuente de alimentación VCC 3.3v-5v
