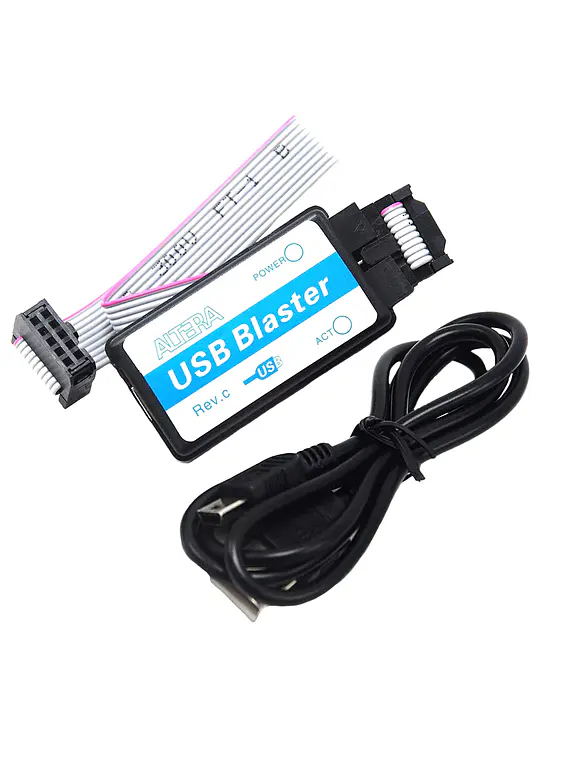

Este programador soporta toda la gama de productos de Altera programables por JTAG. Además, dependiendo del modelo del dispositivo a programar tiene capacidades para depuración y análisis de señales lógicas.
Para programar los FPGA y CPLD de Altera se utiliza el software Quartus, existe también una versión gratuita: Quartus lite. Quartus es la suite de Altera (ahora Intel) para programar, configurar y usar sus productos, tiene soporte total para el Mini USB Blaster y todas sus características.
PARA LA CONEXIÓN
1) - Revisa que la tarjeta objetivo esté sin energía
2) - Conecta el USB Blaster al puerto USB
3) - Conecta el cable JTAG a la tarjeta objetivo
4) - Energiza la tarjeta objetivo
PARA DESCONECTAR
• 1 - Desenergiza la tarjeta objetivo
• 2 - Desconecta el cable JTAG
• 3 - Desconecta el USB Blaster del puerto USB
ESPECIFICACIONES TÉCNICAS
• Voltaje soportado: 1.0 ~ 5.5 V
• Compatible con el USB Blaster original de Altera
• Soporta todos los dispositivos Altera
• Soporta Kea Cyclone FPGA
• Modos: JTAG, AS, PS
• Soporta depuración de núcleos embebidos NiosII
• Soporta el analizador lógico SignalTap II de Quartus II
CARACTERÍSTICAS
• Dimensiones cable usb: 808 mm
• Dimensiones cable jtag: 255 mm
• Peso: 41 g
INCLUYE:
• 1 - Cable USB
• 1 Cable JTAG
