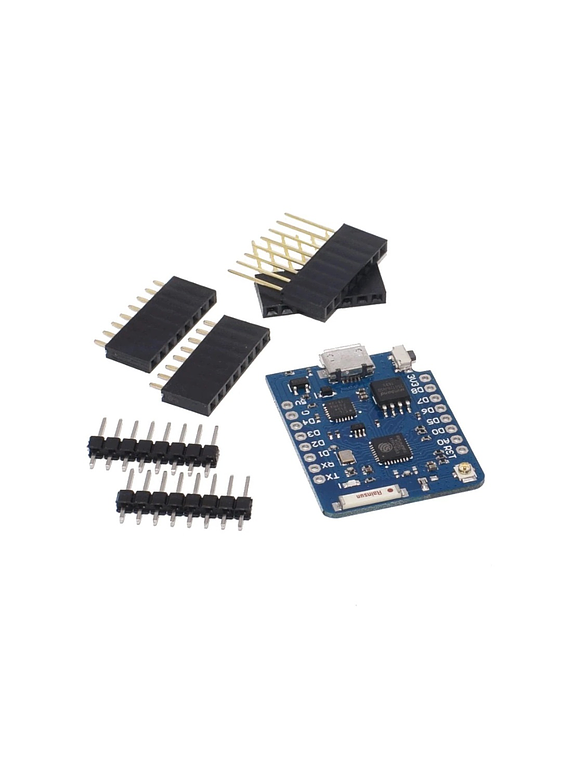

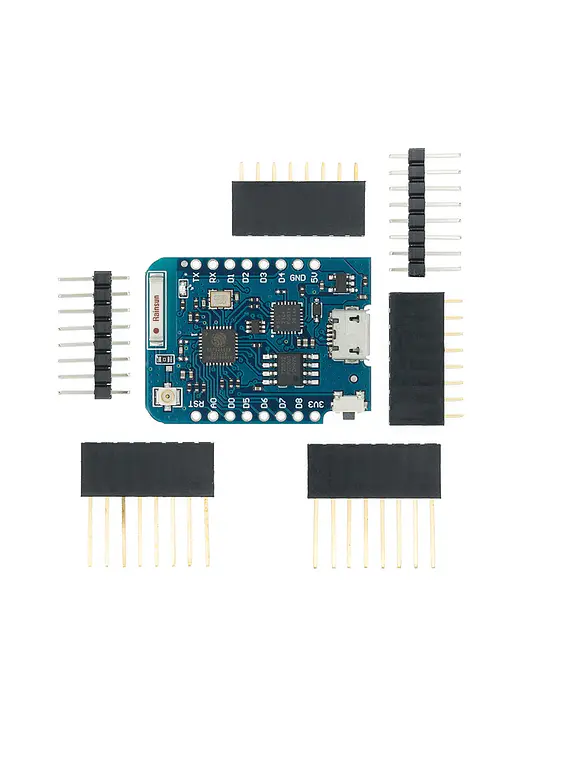

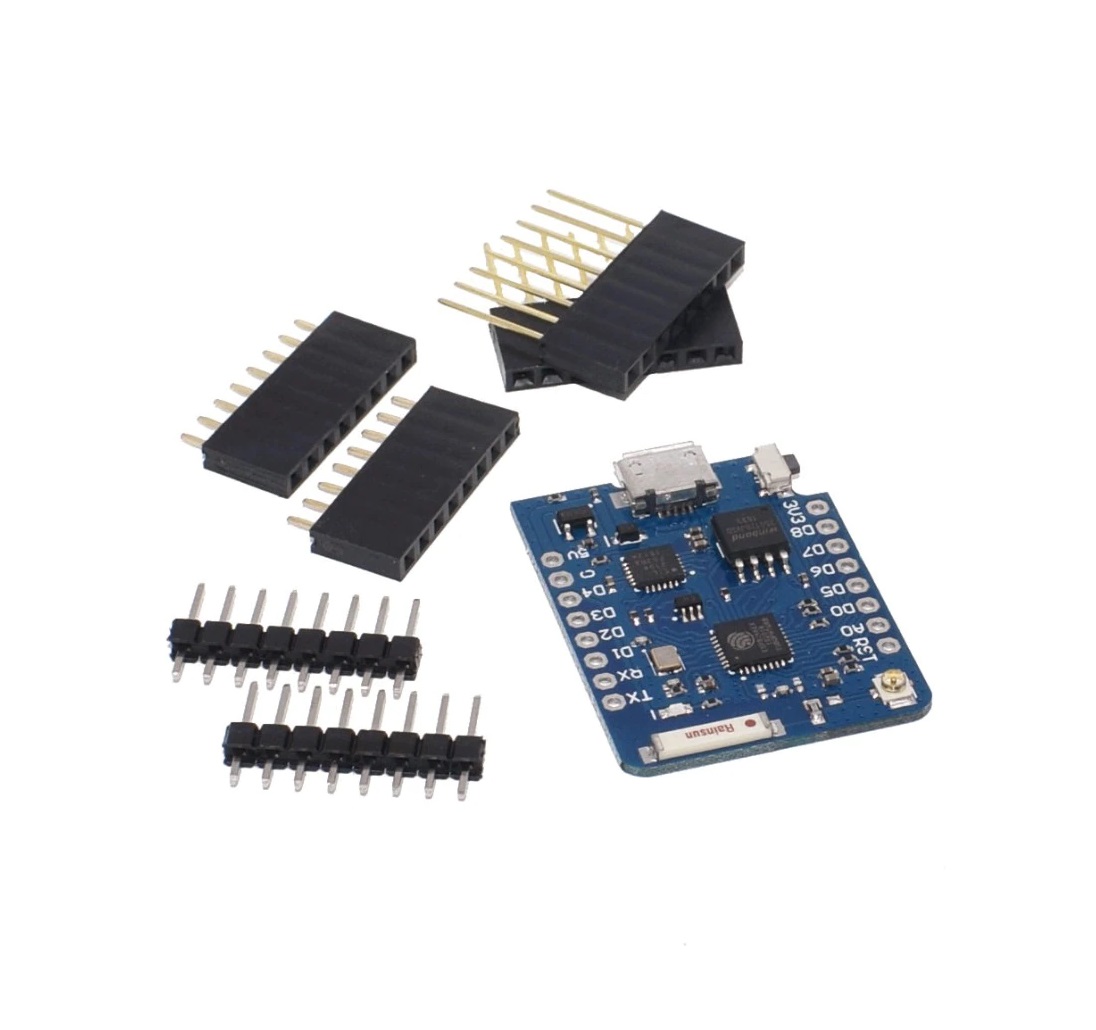

Presentación similar a la Tarjeta De Desarrollo Wemos D1 Mini , con las siguientes diferencias:

- 4M bytes

-conector de antena externa

-antena de cerámica

-Conversor CP2104 USB A UART incluido

-mismo tamaño como D1 mini, pero más ligero

-peso (sin pines) 2.5g3.9g

-espesor 3.6mm6.7mm

PIN Función ESP-8266 Pin

TX TXD TXD

RX RXD RXD

A0 Entrada analógica, máx 3,3 V de entrada A0

D0 IO GPIO16

D1 IO, SCL GPIO5

D2 IO, SDA GPIO4

D3 IO, 10k pull-up GPIO0

D4 IO, 10k pull-up, BUILTIN_LED GPIO2

D5 IO, SCK GPIO14

D6 IO, MISO GPIO12

D7 IO, MOSI GPIO13

D8 IO, 10k desplegable, SS GPIO15

GRAMO Suelo GND

5V 5V -

3V3 3.3V 3.3V

RST Reiniciar RST
