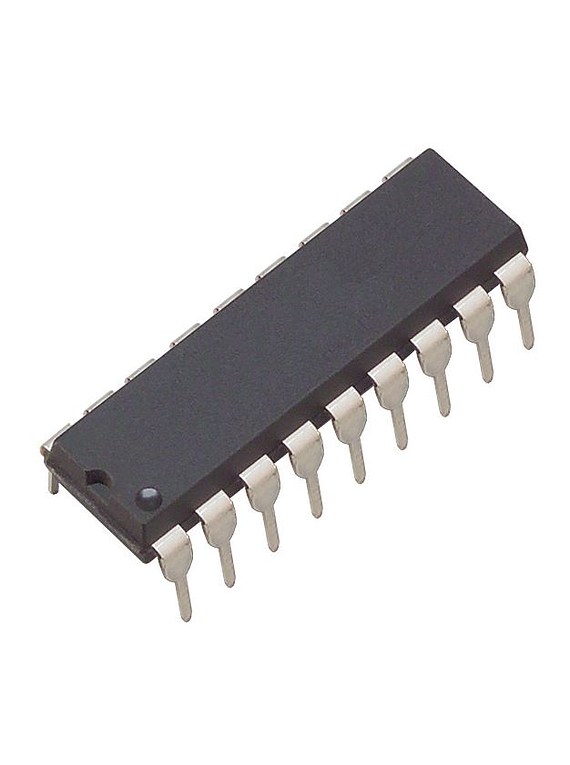

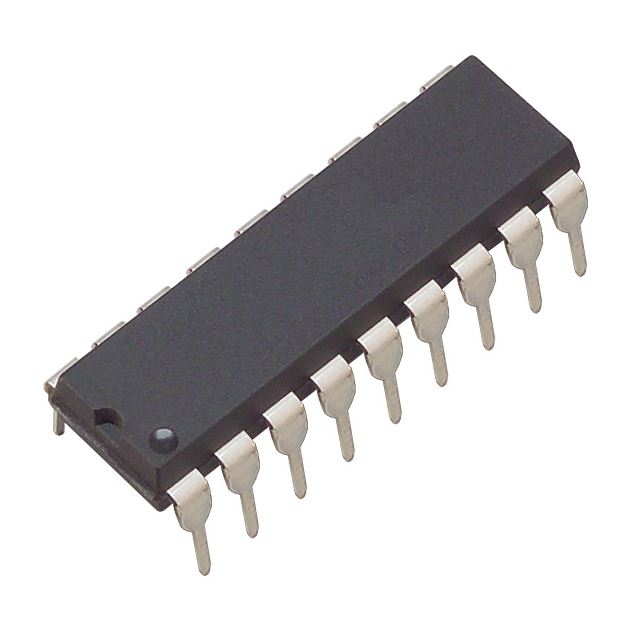

El circuito integrado ULN2803 es un Arreglo de 8 transistores Darlington con emisor común, cada uno de los ocho transistores es capaz de manejar 0.5A y 50V. Con diodos de protección de voltaje inverso para manejar cargas inductivas. Es un circuito integrado muy usado para controlar servos y motores paso a paso. Cada Darlington cuenta con una capacidad de carga de corriente de pico 600mA (500mA de manera continua). Sus entradas son compatibles TTL y CMOS de 5 V.

• 8 transistores NPN en configuración Darlington en emisor común.
• 8 diodos de supresión de voltajes inversos para manejar cargas inductivas, con conexiones de cátodo común
• Salidas de 0.5A (500mA) max. en modo continuo y 600mA pico.
• Los transistores pueden ser conectados en paralelo para mayor capacidad de corriente.
• Voltaje de sostenimiento a la salida: -0.5V a 50V.
• Potencia max: 1.47 W
• Resistencia de entrada a la base: 2.7kΩ
• Voltaje de entrada: -0.5V a 30V
• Entradas compatibles TTL y CMOS de 5V
• Encapsulado: DIP 18 pines.
