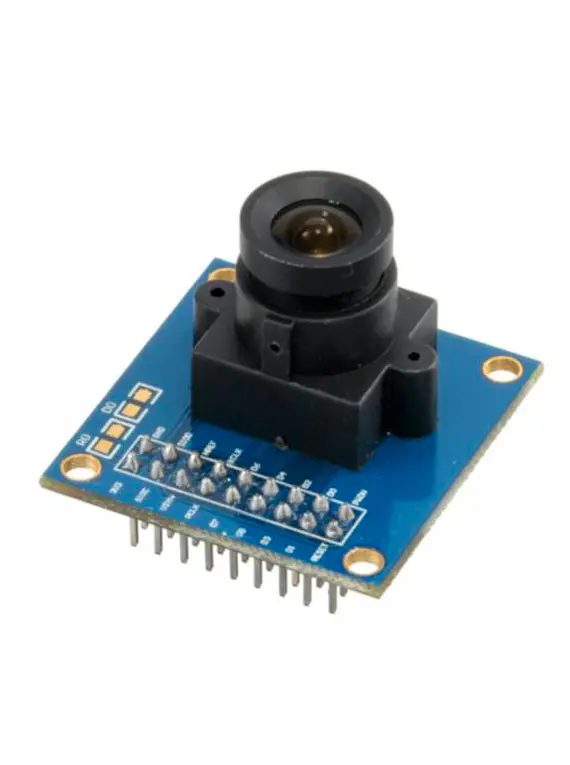

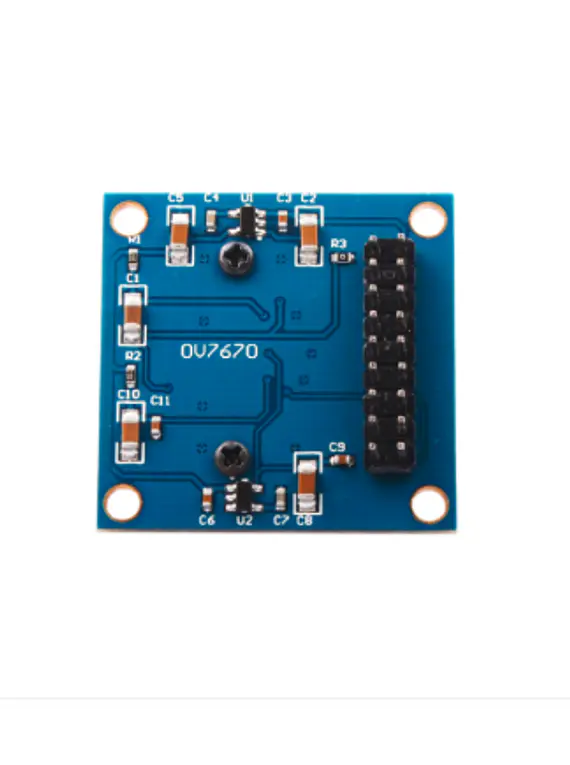

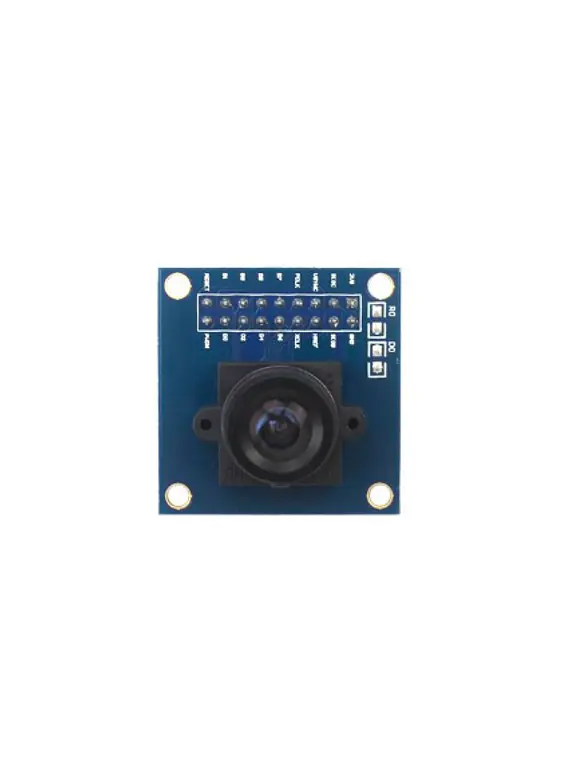

Este módulo está basado en un sensor de imagen de Omnivision OV760 (resolución de 8 Bits) que mejora la calidad de imagen mediante la reducción o la eliminación de la óptica de electrónica o defecto, tales como fijo patrón de ruido, la cola- floreciente, claro y de color estable de la imagen, además del polvo flotante. Cuenta con una cámara VGA, siendo la más económica que se puede encontrar en el mercado. Se puede usar para proyectos en donde se requiera una buena resolución de la imagen (de manera económica). Las imágenes son capturadas a través del sensor OV760 almacenándose en la memoria FIFO, dando el tiempo necesario a la CPU externa, lo cual permite una disponibilidad a través de un bus SCCB (que prácticamente es un I2C-RawRGB), RGB (GRB4:02:02, RGB565/555/444), YUV (4:2:2 ) y YCbCr (4:2:2), como las lí­neas del OV7670 que informan del barrido vertical (VSYNC) y horizontal (HREF). Por el contrario, las lí­neas de datos del OV7670 están conectadas al AL422 para almacenar en él la imagen capturada. Es la salida de esta memoria FIFO, así­ como las lí­neas necesarias para controlar la lectura de la misma, las que son accesibles desde el conector del módulo. El usuario puede controlar totalmente la calidad de la imagen, formato de datos y el modo de transmisión, el proceso de procesamiento de imagen de funciones incluyendo las curvas de gamma, balance de blancos, la saturación, tonalidades cromáticas. Esta cámara es comúnmente usada para el control automático de exposición, control automático de ganancia, balance de blancos automático, eliminación automática de las rayas, calibración del nivel de negro automático de luz. Control de la calidad de imagen incluyendo la saturación de color, tonalidad, gamma, nitidez ANTI_BLOOM-ISP la cual tiene una función de compensación para eliminar el ruido y los pí­xeles de soporte muertos para una imagen de escala cuando haya pérdida de la luz de la lente compensación 50/60Hz de detección automática de saturación, (ajuste UV). Ajuste del borde para una mejora automática de ajuste de reducción de ruido.

Voltaje de entrada

2.5V~3V

Potencia de funcionamiento

60mW/15fps VGA YUV

Temperatura de funcionamiento

-30°C~+70°C

Tamaño de la lente

1/6"

Ángulo de visión

25°

Máxima velocidad de fotogramas

30fps VGA

Sensibilidad

1.3V/(lux- seg)

Señal a ruido

46dB

Rango dinámico

52dB

Modo de navegación

por fila

Resolución VGA

640x480 pixeles (30fps)

Parpadeo

50Hz/60Hz automático de detección

Control automático de imagen

aec, agc, awb, abf, ablc

Control de calidad de la imagen

· Saturación de color, Hue, gamma, nitidez y anti-floreciente.

· Apoyo de la escala de la imagen.

· Sombreado de la lente de corrección.

ISP

Incluye la reducción de ruido y la corrección de defectos

Formato de salida

· 8 Bits

· YUV/YCbCr 4:2:2

· RGB 565/555/444

· GRB 4:2:2

Alta sensibilidad

Operación de la luz

Ajuste automático

· Saturación de nivel de color.

· Realce de bordes.

· Nivel de ruido.

Modo de escaneo

Progresivo

Interfaz de control

SCCB (compatible con I2C)
