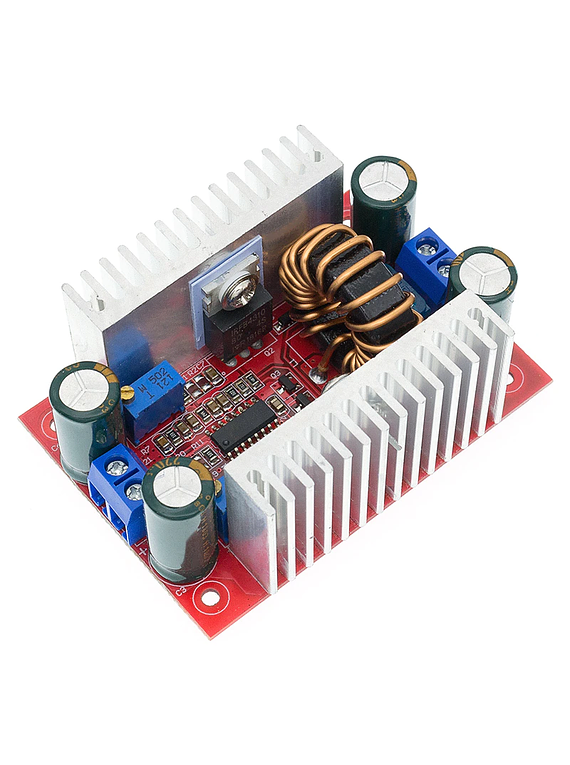

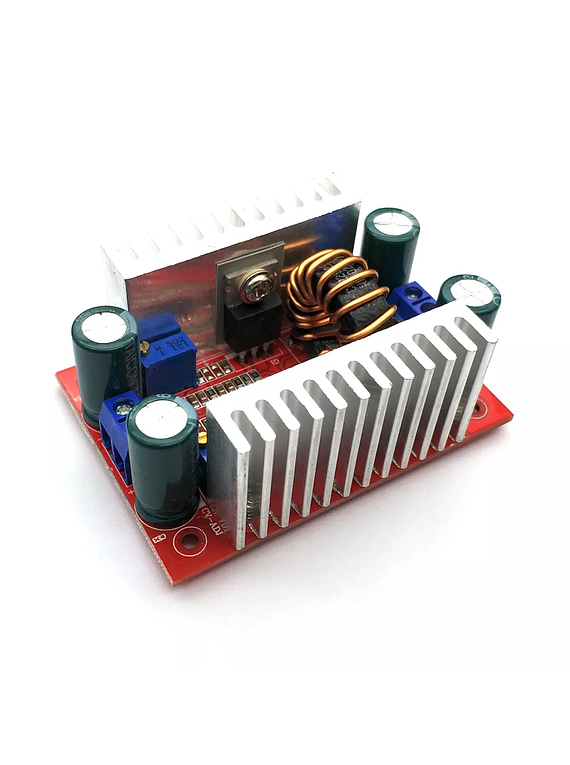

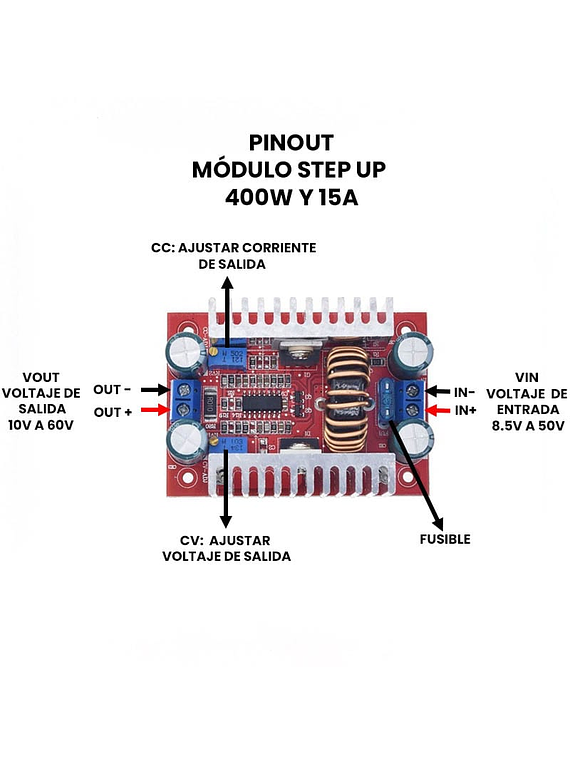

Step Up 400W es un módulo boost elevador de voltaje a 15A y 400W de potencia de salida, puede ser alimentado con un voltaje de entrada desde 8.5V a 50V para obtener un voltaje de salida mayor desde los 10V hasta 60V, este módulo cuenta con 2 Trimpot´s “Potenciómetros” que permiten ajustar el voltaje de salida, así como la corriente de salida, de igual manera cuenta con un fusible de protección. Este módulo tiene distintas aplicaciones como, por ejemplo:

DIY una fuente de alimentación ajustable.

Fuente de alimentación fija.

Fuente de alimentación portátil con un paquete de baterías.

Regulador de panel solar.

Baterías de litio recargables.

Conducción de luces LED de alta potencia.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Step Up

Dimensiones: 67mm x 48mm x 28mm

Peso: 60g

Voltaje de entrada (IN): 8.5V a 50V

Voltaje de salida (OUT): 10V a 60V ajustable

Corriente de Salida: Máximo 15A

Potencia de salida: Máximo 400W

Corriente de consumo en reposo: 10 mA

Rango de corriente constante: 0.2A a 12A

Potencia = Voltaje * Corriente

Temperatura de trabajo: -40 a + 85 grados

Frecuencia de funcionamiento: 150 KHz

Eficiencia de conversión: hasta 96%

Protección contra sobrecorriente: Sí

Protección de polaridad inversa de entrada: no

Cuenta con 4 orificios para tornillo de 2.55mm
