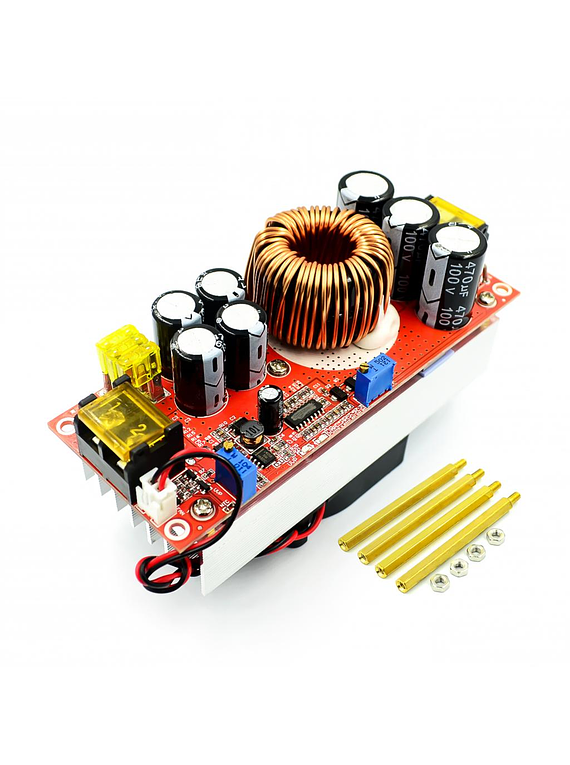

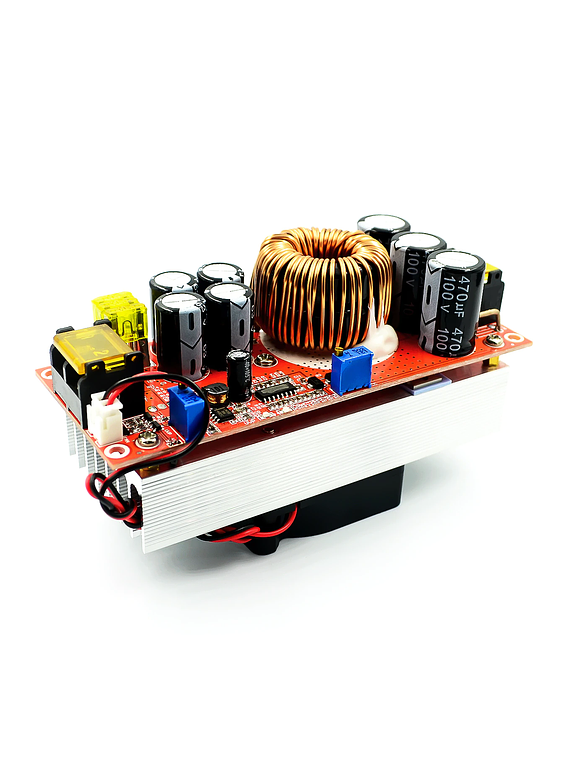

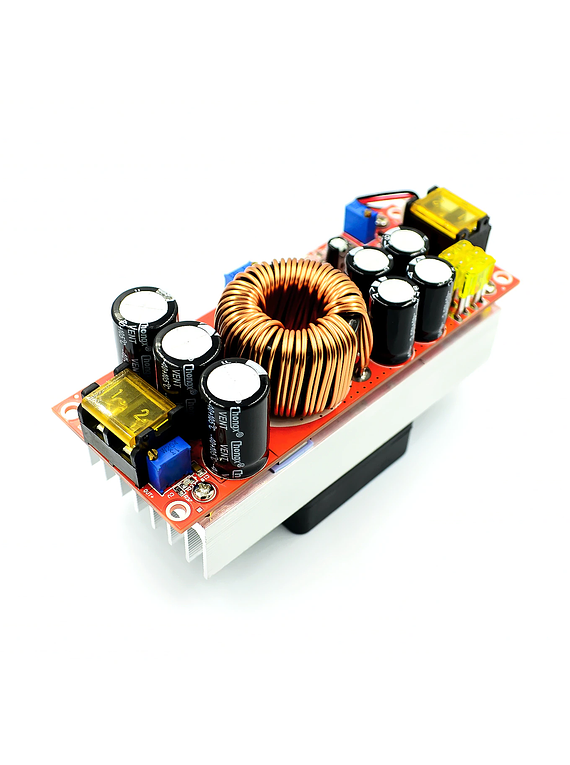

Este módulo es un elevador de voltaje, para necesidades donde la fuente con la que se cuenta es más baja de lo requerido.

Especificación:

Propiedades del módulo: módulo elevador no aislado

Voltaje de entrada: DC 10V a 60V

Nota: (voltaje de entrada 10 a 30V, corriente máxima 30A; voltaje de entrada 31 a 60V, corriente máxima 25A)

Corriente de reposo: 15 mA

Nota: (paso de 12 V hasta 20 V, cuanto mayor sea el voltaje de salida, la corriente de reposo aumentará)

Voltaje de salida: 12 a 90V

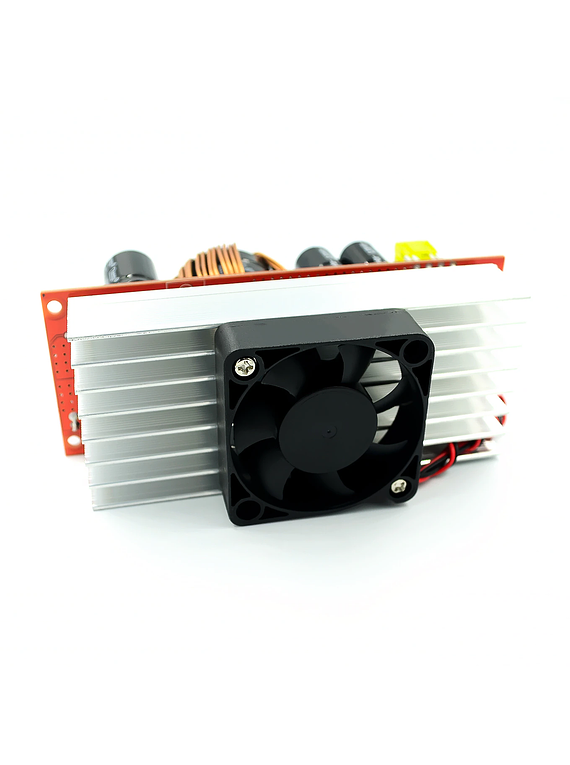

Nota: Corriente de salida: 20A Máx. Mejore la disipación de calor cuando la corriente de salida sea superior a 15A

Rango de corriente constante: 0.8 a 20A (± 0.3A)

Entrada de protección contra polaridad inversa: Sí (150A MOS)

Protección contra cortocircuitos: Sí (entrada 20A fusible)

Protección de batería baja: Sí (8-50V ajustable) de auto-recuperación

Temperatura de funcionamiento: - 40 a + 85 (temperatura ambiente si es demasiado alta, favorece la disipación de calor)

Frecuencia de funcionamiento: 150 KHz

Eficiencia de conversión: 92% a 97%

Potencia de salida: = Voltaje de entrada * 30A, como: Entrada 12V * 30A = 360W, cuando la entrada 12V, la potencia máxima es 360W.

Voltaje de entrada * 30A Tal como: entrada 24V * 30A = 720W, es decir, cuando la entrada es 24V, la potencia máxima es 720W

Tamaño del módulo: 130 x 52 x 85 mm

Experiencia con el modulo:

Ya lo he probado, aumenta el voltaje si, pero el amperaje disminuye, lo he utilizado para pasar motor eléctrico de 48v a 60v y pierde fuerza no pasa de 50km/h lo he quitado y con batería a 65kmh
