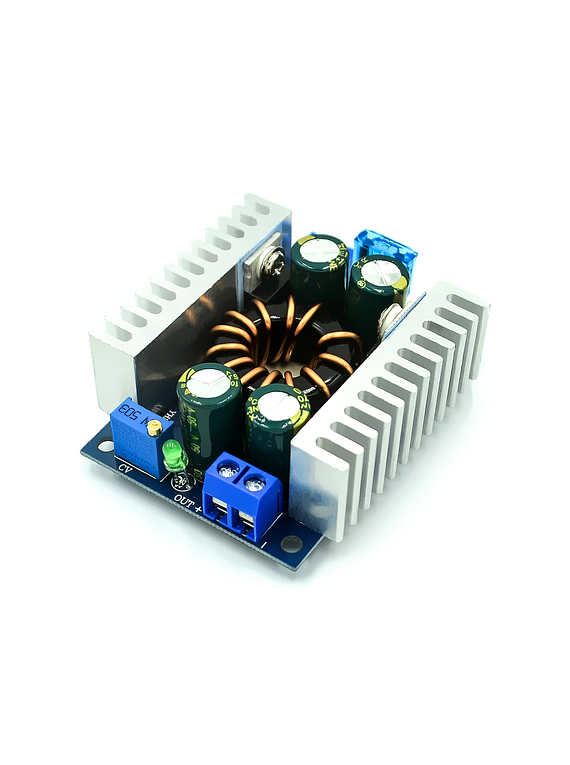

Módulo elevador de 150 W, módulo elevador no aislado (BOOST)

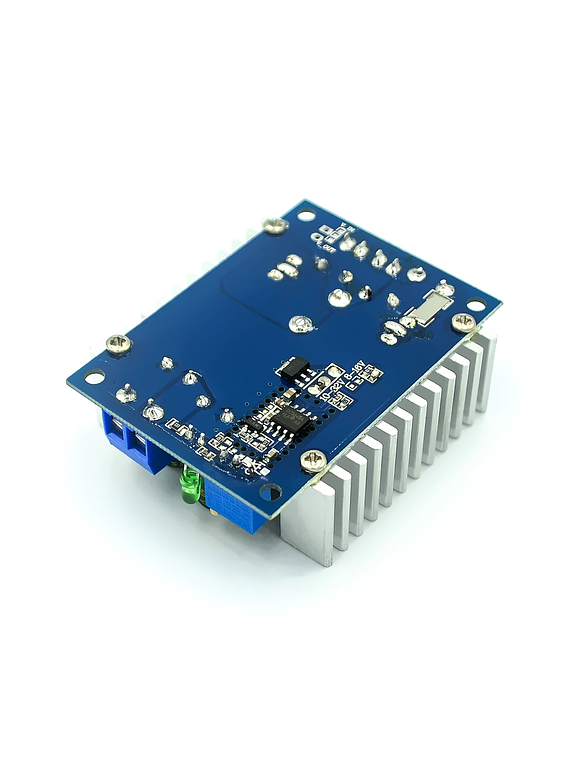

Voltaje de entrada: 8-16V o 10-32V, selección en la parte posterior de la PCB a través de un puente, ver imagen inferior.

Corriente entrada: 8 A (máx.), Si la corriente es superior a 4A, agregue disipación de calor adicional

Corriente en reposo: 15 mA (12 V litros 20 V, el voltaje de más salida alto, la corriente estática también aumentará)

Voltaje de salida continuamente ajustable: 9V a 32 V

Especificación:

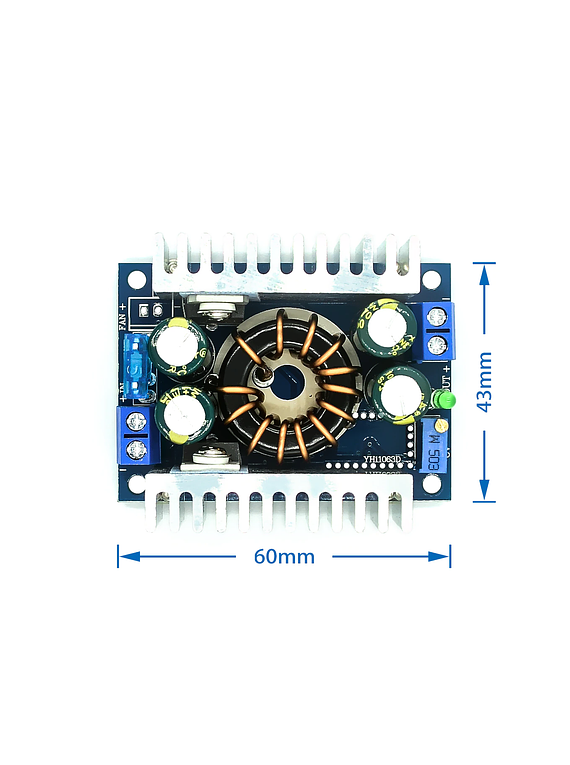

Tamaño: Aprox. 60 × 50 × 20 mm/2,36 × 1,97 × 0,79 puadas c

Potencia de salida: enfriamiento natural 90W, para mejorar la disipación de calor 150W Frecuencia de funcionamiento: 150 kHz.

Temperatura de funcionamiento: -40 °C a + 85 °C gra (Cuando la temperatura ambiente es demasiado alta, refuerce el calor)

Eficiencia: la conversión de conversión más alta es del 95% (relacionada con la entrada, el voltaje de salida, la corriente y la presión)

Protección contra cortocircuitos: Sí (fusible de entrada de 15 A)

Instalación: 4 tornillos (3 mm)

Método de cabo: salida de soldadura sin terminales, con la carcasa para la salida de soldadura. (V-IN para entrada, V-OUT para salida)

Aplicaciones: fuente de alimentación regulada de bricolaje, fuente de alimentación para equipos electrónicos, fuente de alimentación de vehículo para computadora portátil, PDA y otros productos digitales
