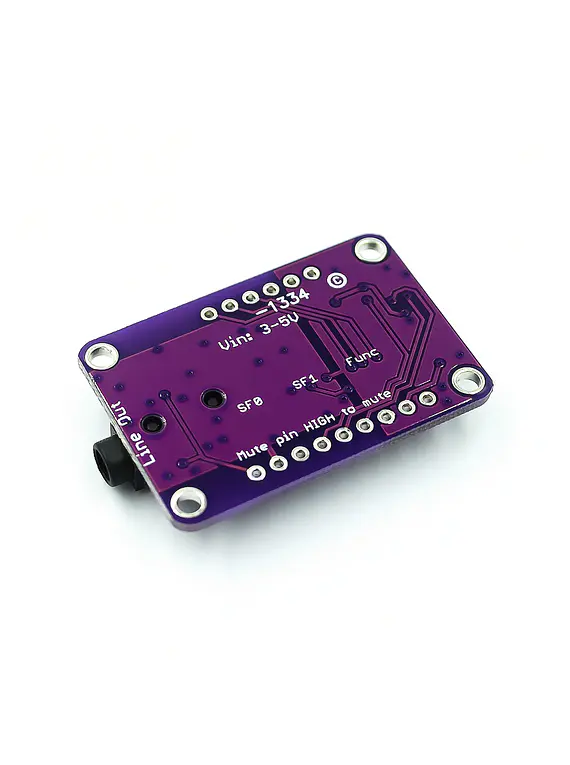

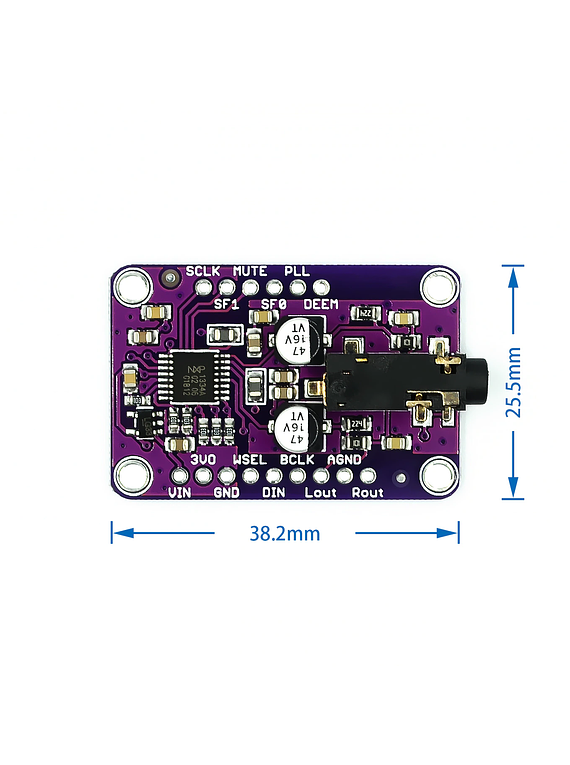

Esta salida DAC estéreo UDA1334A I2S con todas las funciones es una combinación perfecta para cualquier interfaz de audio de salida I2S. ¡Es asequible, pero suena genial! El NXP UDA1334A es un jack-of-all-I2S-trades: puede usar niveles lógicos de 3.3V a 5V (una rareza) y puede procesar múltiples formatos diferentes configurando dos pines en alto o bajo. El DAC procesará los datos inmediatamente y le brindará una salida de nivel de línea estéreo, analógica y clara. Incluso es genial con las interfaces I2S sin MCLK, como la Raspberry Pi (para la que es ideal): un PLL integrado generará el reloj adecuado a partir de la señal de bitclock.
Para las entradas, puede usar I2S clásico (el predeterminado) o datos justificados a la izquierda de 16, 20 o 24 bits. Puede configurarlo para que tome un sistema de entrada / reloj maestro, pero lo configuramos de forma predeterminada para que solo lo genere por usted, por lo que solo necesita conectar las líneas Entrada de datos, Selección de palabra (Reloj izquierdo / derecho) y Reloj de bits. Si lo desea, hay un pin de silencio y un filtro de énfasis que puede activar.
Colocamos muchas perlas de ferrita, un regulador de baja caída y el filtro de paso de banda recomendado para que obtenga una salida limpia muy agradable. Con un generador de onda sinusoidal, pasamos por 20-20 KHz y no vimos atenuación ni distorsión. Conéctelo al conector para auriculares estéreo de 3,5 mm o a las almohadillas compatibles con la placa de pruebas. ¡Creemos que estará satisfecho con este DAC!

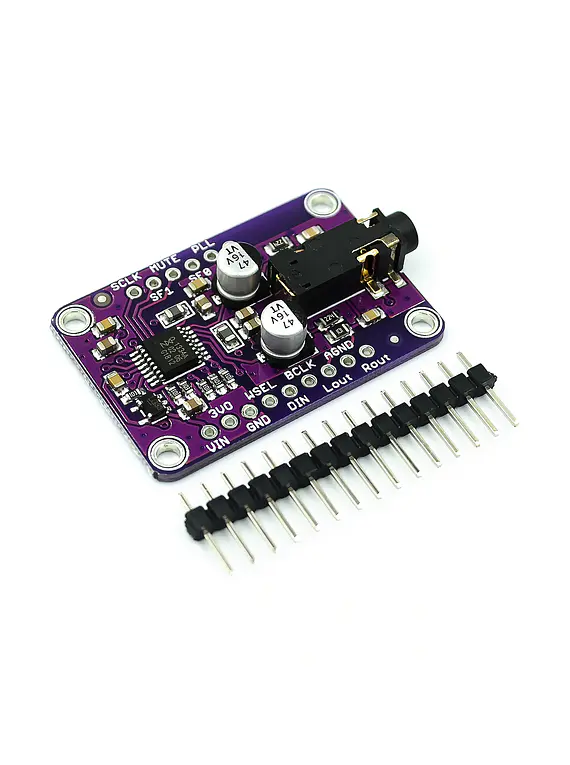

Cada pedido viene con una salida DAC estéreo I2S y un encabezado en el que puede soldar.
