Información del Producto

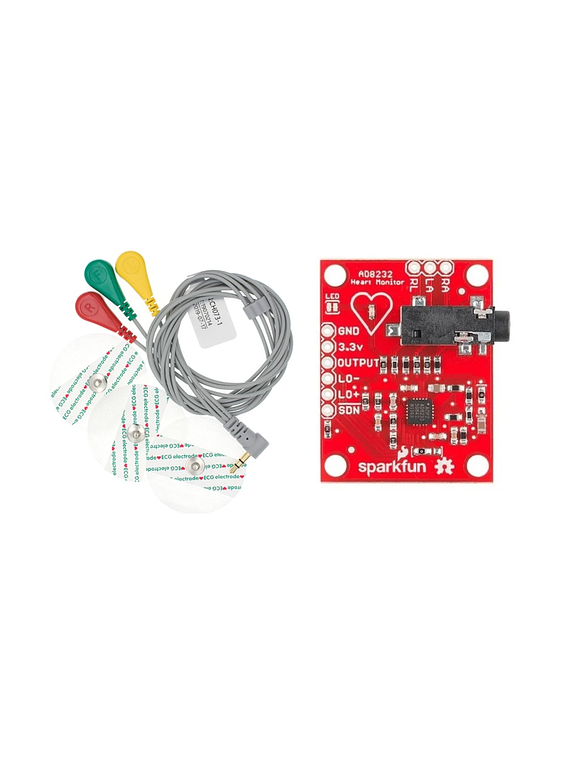

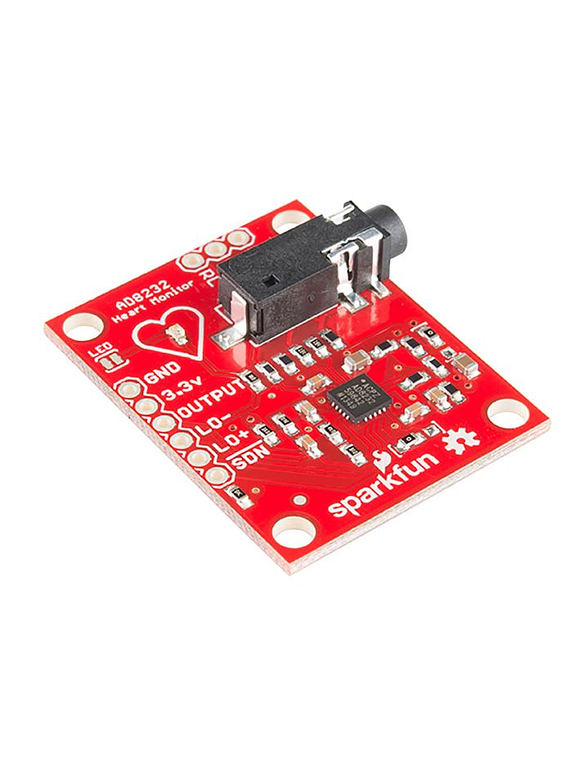

ELECTROCARDIOGRAFO ECG AD8232
- AD8232 adopta doble polos filtro de paso alto para eliminar los artefactos de movimiento y electrodo medio potencial celular
- AD8232 adopta un amplificador operacional que es sin necesidad de utilizar restricción a construir un tres polos filtro de paso bajo, lo que elimina ruidos.
- Rango de temperatura nominal: 0 ---- 70 grados
- Rango de temperatura de trabajo:-40 ----- 85 grados
Aplicación:
- Monitoreo de la frecuencia cardíaca de fitness y deportes
- Ecg portátil
- Remoto Health Monitor
- Juego equipos periféricos
- Colección de bioelectricidad

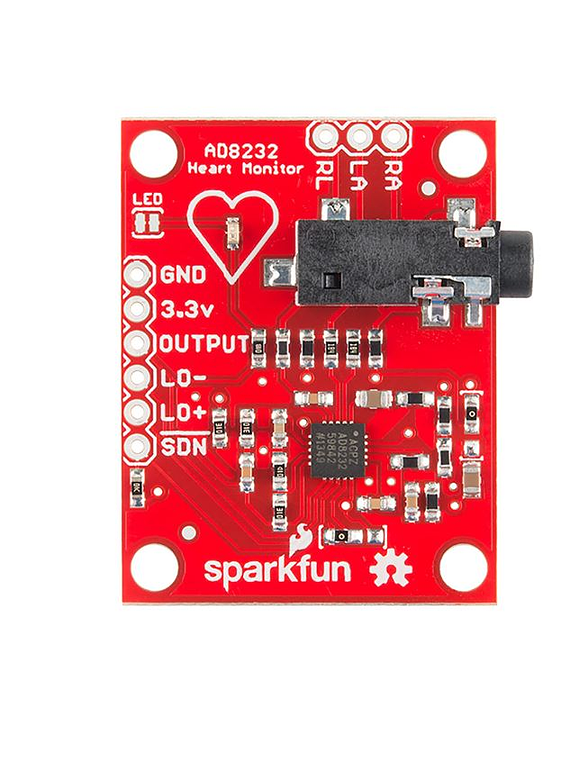

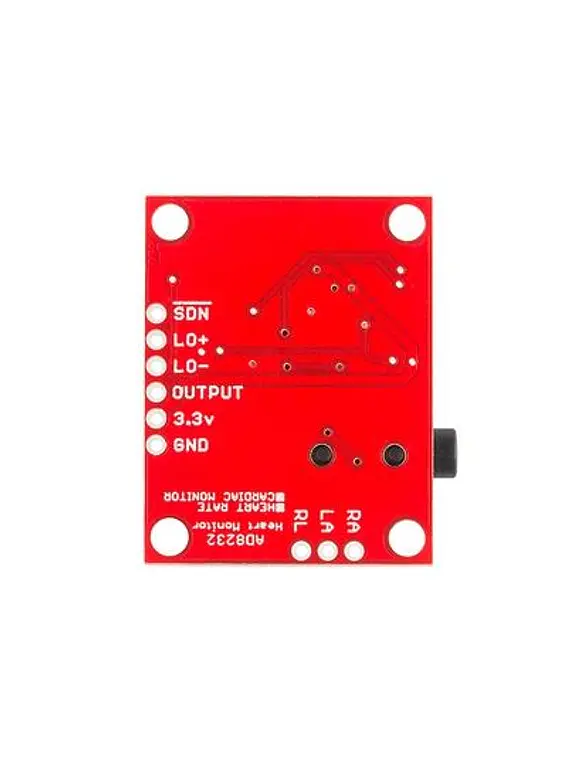

| Board Label | Pin Function | Arduino Connection |
| GND | Ground | GND |
| 3.3v | 3.3v Power Supply | 3.3v |
| OUTPUT | Output Signal | A0 |
| LO- | Leads-off Detect - | 11 |
| LO+ | Leads-off Detect + | 10 |
| SDN | Shutdown | Not used |
- Schematic
- Eagle Files
- Hookup Guide
- Datasheet (AD8232)
- GitHub (Design Files & Example Code)
