1) Puente rectificador 3A (AC, DC se puede introducir)

2) 2 * 35V 220UF condensadores de alto voltaje (hacer el filtro del almacenador intermediario)

3) Radiador de alta calidad (disipador de calor de apoyo para mejorar la disipación de calor)

4) 1.5A chip de alta corriente (con los productos de red se utilizan generalmente es 1.2A y por debajo, la falta de materiales)

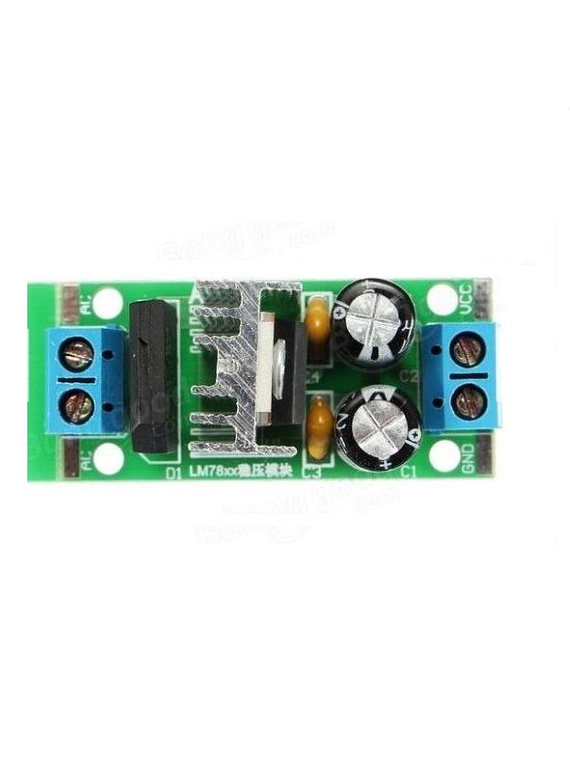

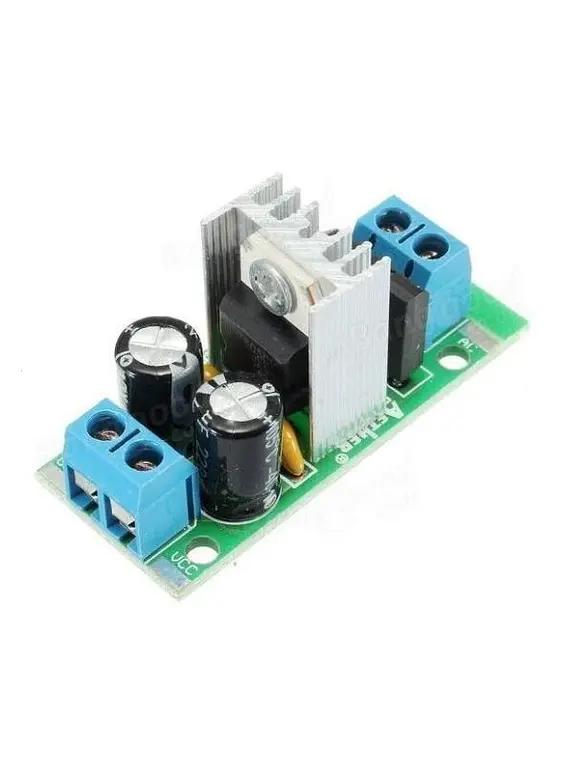

Este tablero utiliza el rectificador del puente de la onda completa, CA, CC puede ser entrada, e independientemente de la entrada positiva y negativa. Filtro con dos 35V 220UF condensador electrolítico de gran capacidad para hacer el filtro de amortiguación, la corriente de salida puede ser estable y suave. L7805 con disipador de calor, y el puente rectificador 3A, para satisfacer la gran salida continúa de corriente.

Aplicaciones:

Fuente de alimentación de DIY, supervisión de la energía, fuente de alimentación experimental, energía de la cámara, fuente de alimentación automotora, fuente de los equipos de comunicaciones.

Otros parámetros:

Tamaño del módulo: 43mm * 20mm

Tensión de entrada (voltaje de resistencia):

DC: 8 ~ 15V

AC: 6 ~ 12V

Características de salida:

Regulación de carga: 100mV

Corriente Quiescente: 8mA

Tensión de ruido de salida: 42uV

Presión de entrada y salida: 2V

Impedancia de salida: 15mΩ

Corriente máxima: 1.5A

El paquete incluye:

1 x L7805 LM7805 Módulo de fuente de alimentación del regulador de voltaje de tres terminales
