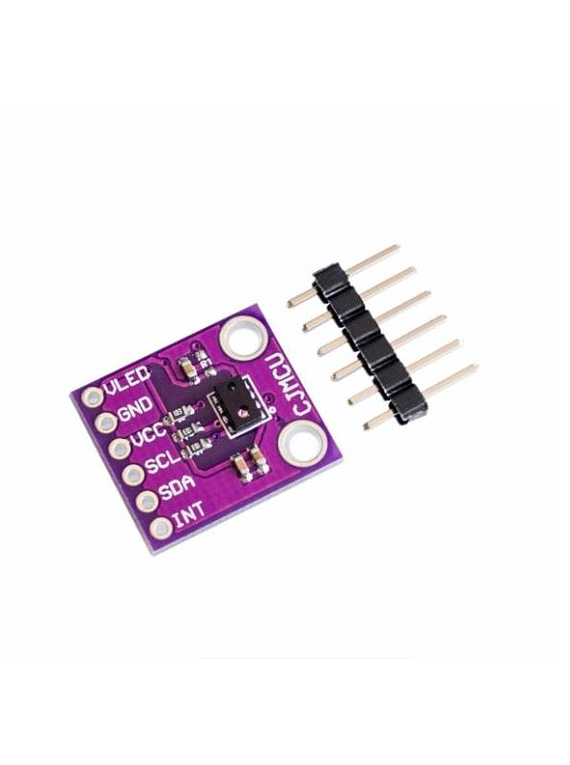

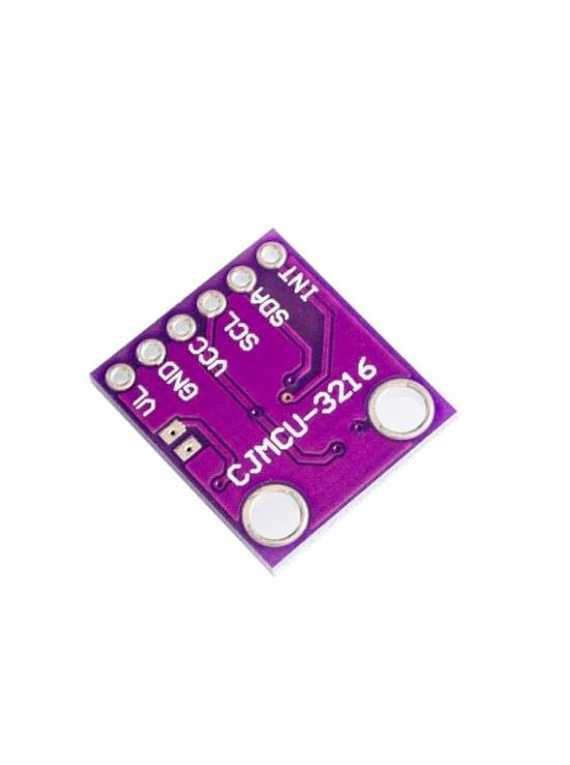

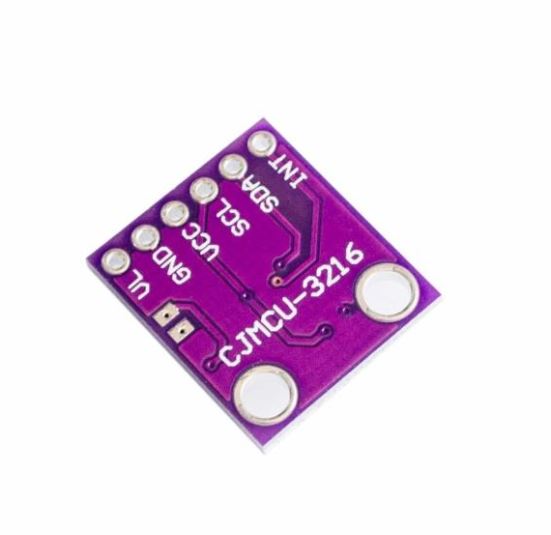

El AP3216C es un módulo integrado ALS & PS que incluye un sensor digital de luz ambiental [ALS], un sensor de proximidad [PS], y una IR LED en un solo paquete.

Este dispositivo proporciona una función de ganancia múltiple con respuesta lineal en un rango dinámico 365/1460/5840/23360 y se adapta bien a las aplicaciones bajo el vidrio claro o vidrio oscurecido.

La función de proximidad se dirige específicamente a las aplicaciones de campo cercano y detecta objeto externo con una simple zona configurable controlado por registros. Con múltiples control de ganancia de proximidad, múltiples IR LED de control de la corriente y la salida del ADC de 10 bits, este dispositivo está diseñado especialmente para fijar elementos de reflexión bajos, como el pelo negro.

El dispositivo es compatible con una función de interrupción para mejorar la eficiencia del sistema y varias características que ayudan a minimizar la aparición de falsos disparos. A través de la calibración interna y el diseño CMOS, el AP3216C está diseñado para minimizar las variaciones de dispositivo a dispositivo para la facilidad de fabricación.

Caracteristicas:

interfaz I2C (hasta 400k Hz, fábrica de contacto de 3,4 M Hz)

Seleccione el modo: ALS, PS + IR, ELA + PS + IR, PD, ALS vez, RESET SW, PS + IR de una vez ELA + PS + IR de una vez.

Circuito de compensación de temperatura incorporado

Rango de temperatura de funcionamiento (-30 ¿ a 80 ¿)

Ambient Light Sensor de fotos

16 bits de salida lineal efectiva (0 ~ 65535)

4 seleccionable por el usuario rango dinámico

Rechazo anti-parpadeo (rechazar 50 / 60Hz)

Alta sensibilidad @ vidrio oscurecido

Compensación de pérdidas ventana

6.Detector de proximidad

10 bits de salida lineal efectiva (0 ~ 1023)

4 IR LED de salida de corriente programable

Supresión de luz ambiental

Compensación de diafonía

7.Factor de forma de 4,1 mm x 2,4 mm x 1,35 mm

8. compatible con RoHS

Aplicaciones :

Teléfono móvil, Pad

Dispositivo de navegación personal

Notebook / Ultrabook

Sistemas de iluminación de fondo TV / PDP 4. LCD

Marco de fotos digital

Las aplicaciones con panel de tacto capacitivo

DATASHEET
