La popularidad de los proyectos inalámbricos integrados a Arduino han venido tomando fuerza con las nuevas placas que ofrecen más rapidez a la hora de integrar estos dos compones y lograr una red inalámbrica.

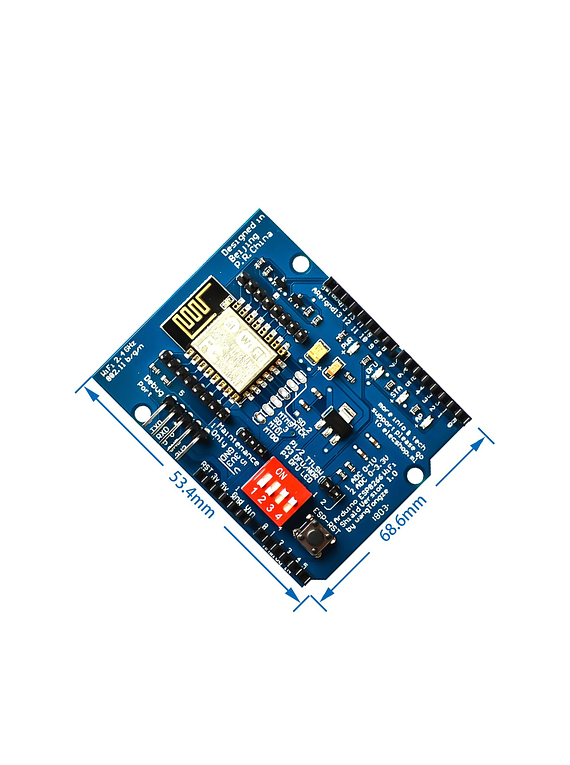

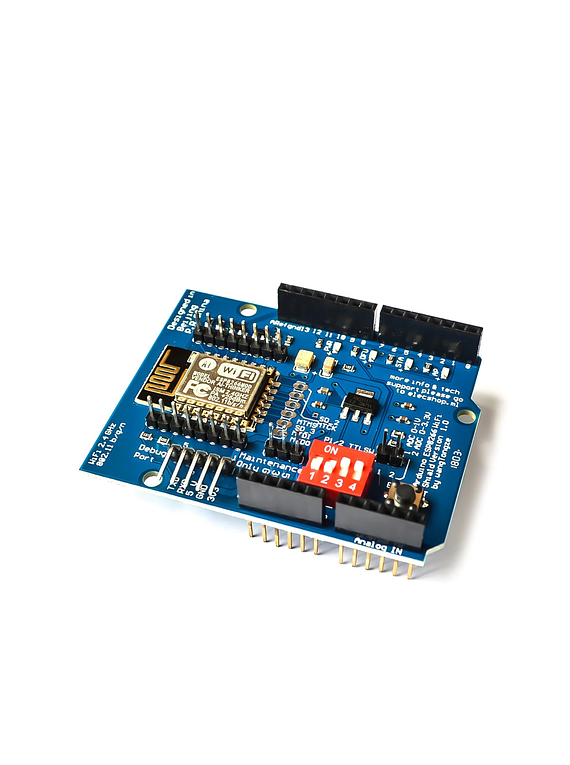

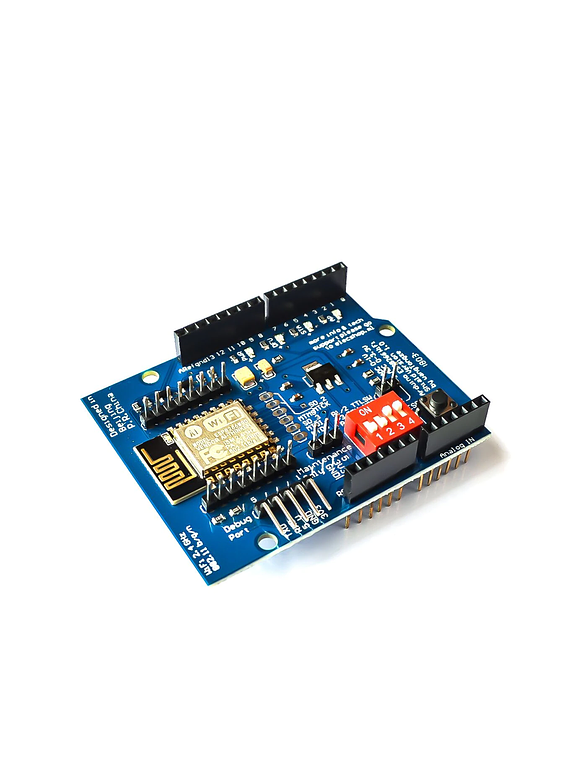

En este caso llega a Mactronica el nuevo escudo WiFi ESP8266 para Aduino uno r3 (o replicas) también compatible con la placa Arduino Mega 2560 (o replicas), esta placa cuanta con la etapa de potencia y además los pines de comunicación entre:

ARDUINO Y ESPE8266 12E

PL2303 Y ESPE8266 12E

Esta placa además de poder usarse con Arduino, también se puede usar de manera independiente ya que los pines del esp12e están habilitados en caso que solo requiera usar el micro.

CARACTERÍSTICAS DE ESTE ESCUDO:

Compatible con: Arduino Uno R3, Mega 2560, Leonardo y derivados.

Nota: Las versiones menores de Arduino (Nano y Pro Mini, por ejemplo) son compatibles, pero las conexiones deben realizarse mediante puentes.

Voltaje de funcionamiento: 5V (por los pines del Arduino) (si usas el usb acople las tierras nada mas), Tiene regulador de voltaje AMS1117 3.3V, por lo que el voltaje de 5V suministrado por el Arduino se reduce para alimentar el escudo sin la necesidad de energía externa.

Tiene convertidor de nivel lógico incorporado, por lo que el nivel Arduino TTL (5V) no daña el ESP8266 que opera con nivel TTL 3.3V.

Dispone de interruptor DIP de 4 vías que sirve para cambiar los modos de funcionamiento de la placa.- Modos de funcionamiento disponibles: WiFi Shield para Arduino envío de comandos AT a través de Arduino actualización de firmware a través del convertidor USB Serial externo independiente.

Dispone de leds indicativos (PWR, DFU, AP, STA).

Tiene el botón ESP-RST para resetear el ESP8266.

El pin ESP8266 ADC está disponible en dos formas en la placa, la primera en un pin con rango de lectura de 0 a 1V y la segunda forma en el rango de 0 a 3.3V.
