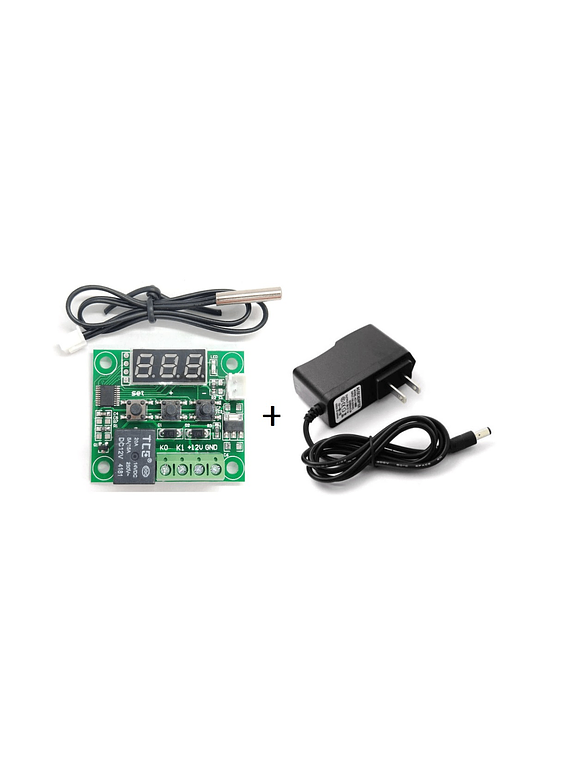

TERMOSTATO DIGITAL W1209 CONTROL TEMPERATURA + FUENTE ALIMENTACION 12V 1A WEI-1210

TERMOSTATO DIGITAL W1209 CONTROL TEMPERATURA + FUENTE ALIMENTACION 12V 1A WEI-1210 TERMOSTATO DIGITAL W1209 CONTROL TEMPERATURA + FUENTE ALIMENTACION 12V 1A WEI-1210 TERMOSTATO DIGITAL W1209 CONTROL TEMPERATURA + FUENTE ALIMENTACION 12V 1A WEI-1210

TERMOSTATO DIGITAL W1209 CONTROL TEMPERATURA + FUENTE ALIMENTACION 12V 1A WEI-1210

$26.000
SE038-PO023
Este producto está agotado. Puedes consultarnos al respecto.
Contáctanos
Cantidad

1

Agregar al Carro
Compartir en las redes sociales
Información del Producto
Descripción del Producto

TERMOSTATO DIGITAL W1209 CONTROL TEMPERATURA + FUENTE ALIMENTACION 12V 1A WEI-1210

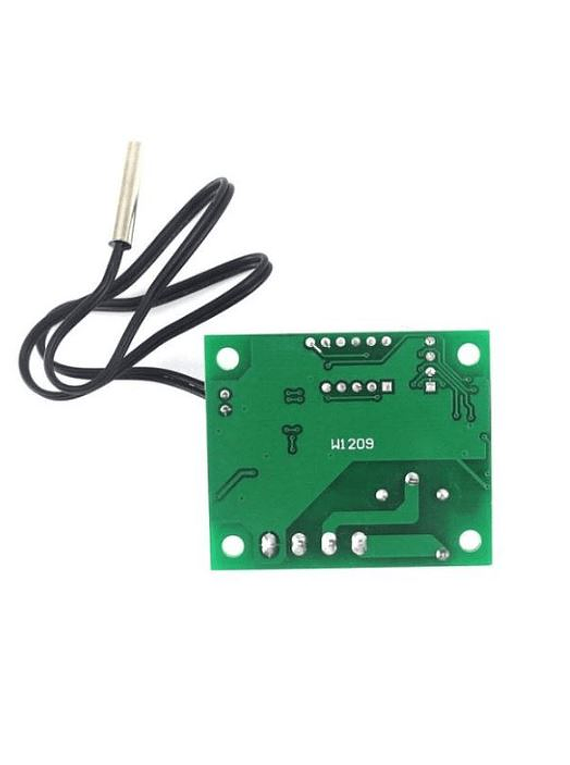

El módulo XH-W1209 permite medir y controlar una temperatura en un ambiente controlado y activar un Equipo Eléctrico por medio de un Relé.

Sensor de Temperatura: Es un sensor de temperatura tipo Termistor NTC 10K 0.5%. Su cable original (tal como vendido) es de 30 cm largo, el cual puede extenderse hasta 1m.

Pantalla: muestra tres dígitos de color rojo, para indicar la Temperatura y permitir ajustar los parámetros de operación. Mide 2,3 X 1,0Cm. Muestra claramente el valor de la temperatura con un decimal.

Dimensiones: 4,85 x 4,00 x 1,4 cm

Peso: 20 g con sensor de temperatura

Aplicaciones

Este Módulo HX-W1209 multiusos tiene muchas aplicaciones posibles, por ejemplo: Acuarios, heladeras, incubadoras, aires acondicionados, cajas térmicas,….

Especificaciones técnicas

Modelo: HX-W1209

Rango de Medición y de Control de Temperatura: desde -50ºC a +110°C

Resolución:

Para el Módulo: Temperatura desde -10ºC hasta 60ºC / Humedad desde 20% hasta 85%

Para el Sensor de Temperatura desde -50ºC hasta 110ºC / Humedad desde 0% hasta 100%

Precisión de control: 0,1°C

Precisión histéresis: 0,1°C

Frecuencia de actualización: 0.5 s

Voltaje para su alimentación: 12VDC

Voltaje de operación: 3.3VDC (regulación 12V a 3.3V incluida en el Módulo)

Consumo de energía: Corriente estática: <= 35MA, corriente activación: <= 65MA

Sensor: NTC (10K 0.5%), sensor resistente al agua, cable 0,3M (posibilidad de extensión hasta 1m)

Límites ambientales:

Para el Módulo: Temperatura desde -10ºC hasta 60ºC / Humedad desde 20% hasta 85%

Para el Sensor de Temperatura desde -50ºC hasta 110ºC / Humedad desde 0% hasta 100%

Protección a temperatura alta: maxi 110ºC (ajustable con Función P6)

El dispositivo XH-W1209 incluye seis componentes principales:

Teclado: con tres botones:

Primer botón marcado "SET" permite entrar y salir del modo para ajustar los parámetros de operación

Segundo botón marcado “+” permite navegar en el menú y subir los valores de operación durante el ajuste de los valores de operación

Tercer botón marcado “-” permite navegar en el menú y bajar los valores de operación durante el ajuste de los valores de operación

Relé: Bloque de color negro, el cual recibe la orden de activar o desactivar el Equipo Eléctrico monitoreado por el Módulo HS-W1209. Su capacidad de operación es de hasta:

10Amperio en 250VAC (nuestra recomendación)

Nota: El modelo / Marca de Relé puede variar de un Módulo a otro.

Conectores: son 4 insertados en la barra verde:

K0 = entrada para conectar una de las fases para alimentar el Equipo Eléctrico a Controlar

K1 = salida para conectar una de las fases para alimentar el Equipo Eléctrico a Controlar

A activarse el Relé, la corriente pasa de K0 a K1. A desactivarse el Relé, se corta el pase de la corriente entre K0 y K1

+12V = para conectar el cable positivo de la alimentación en 12V

GND = para conectar el cable de tierra (la otra fase) de la alimentación en 12V

LED Rojo: Este LED indica cuando el Relé está activado, se queda prendido hasta que el Relé sea activado y de apaga cuando el Relé esta desactivado

MANUAL DE USUARIO

Conexiones:

Ajuste de la Temperatura a la cual el Relé / Equipo Eléctrico se activara

Funciones y ajustes de los parámetros de funcionamiento del Módulo HX-W1209

Ajuste de los Parámetros de Operación

P0: indica el Modo de Operación

P1 = Inercia / diferencia entre la Temperatura de activación y la Temperatura de desactivación del Relé / Equipo Eléctrico

P2 = límite superior de temperatura

P3 = límite inferior de temperatura

P4 = calibración de la temperatura

P5 = Temporización para la activación del Relé

P6 – Alarma por Temperatura Alta

FUENTE ALIMENTACION 12V 1A WEI-1210
Esta fuente de Alimentacion es ideal cuanto se require ubicar el Arduino con una fuente de alimentacion externa que requiera mas energia, puesto que la placa no puede dar todos los requerimientos de potencia a traves del cable USB.

MODELO SYE

ENTRADA 100/240 V AC 50/60 Hz

SALIDA 12V DC

SALIDA DE CORRIENTE 1000 mA

COMPATIBLE CON

ARDUINO UNO, MEGA, ARDUINO LEONARDO Y ARDUINO DUE.
